一辆比亚迪F3，客户反映比亚迪f3马达继电器在哪里：该车无法启动，起动机不工作。

原因分析：

1、起动机故障

2、起动机线路故障

3、继电器故障

4、BCM故障

排查过程：

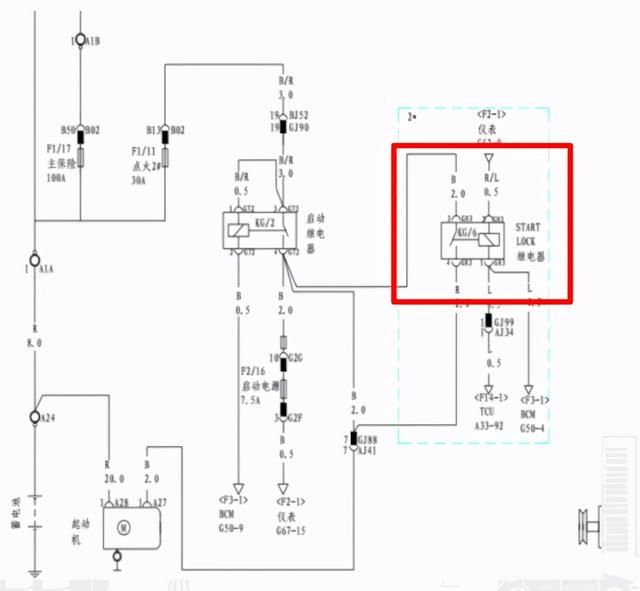

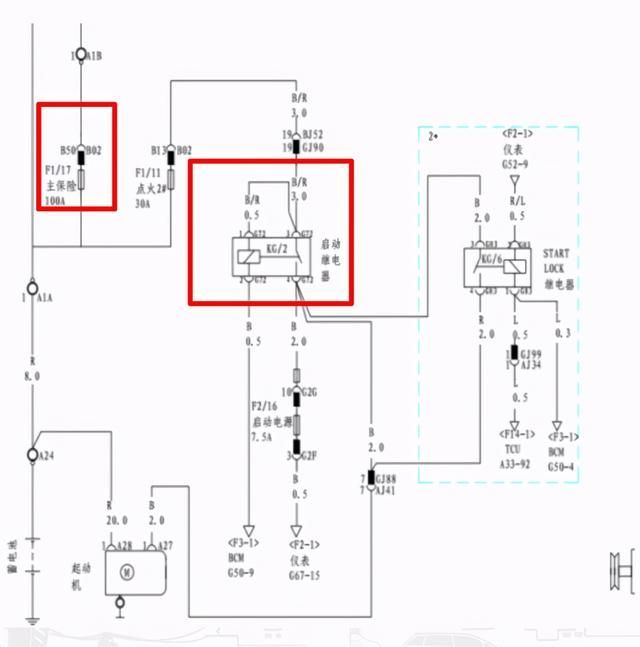

1、车辆拖回店检查，踩住离合器踏板启动按钮绿灯亮，按下启动按钮启动机不工作仪表灯点亮，依据线路图检查保险F1/11正常，检查启动继电器G72-1与G72-3都有12V正电，

检查G72-2按下启动按钮启动继电器无启动信号比亚迪f3马达继电器在哪里；

2、启动信号是由BCM提供给启动继电器的，正常情况下踩住离合或空档踩下刹车踏板启动按钮指示灯变绿这时按下启动按钮BCM就会控制启动继电器使起动机工作；

3、该车踩下离合器启动按钮绿灯亮按下启动按钮仪表灯点亮但是起动机不工作BCM没有给启动继电器信号，怀疑BCM故障更换BCM，踩下离合启动按钮变绿按下启动按钮起动机依然不工作启动继电器;

4、这时尝试把启动继电器G83-3与G83-4短接，起动机能正常工作但是不着车，用ED400进入ECU发现ECU进不去，别的系统都能进去，检查CAN线电阻与电压正常，检查电源发现A01-12无常电；

4、检查F1/9保险熔断，更换保险启动车辆发现踩住离合按下启动按钮起动机大概工作1秒后就停止了，检查保险F1/9又熔断了，这时启动机不工作的原因应该是BCM与ECM没有通讯所致；

5、查看线路图F1/9会给ECM,碳罐电磁阀、前氧传感器、后氧传感器、点火线圈、喷油嘴、EGR阀供电。检查F1/9至A01-12导线没有对地短路，检查主继电器B02-B18脚对地短路，依次排查发现把EG R阀插接件拔掉对地短路现象消失，检查EG R阀A38-5与EGR阀壳体短路，更换EGR阀故障排除。

维修小结：检查线路故障要仔细分析，特别对于线路没有外观损伤，又总是烧保险的故障，要顺着电路往下查，包括模块之后带的用电器，都有可能有短路的情况，导致保险再次烧损。
