学模具设计要从什么学起(模具设计入门先学什么)

网上学习视频、资料很多。但是学模具设计要从什么学起，能真正自学把模具设计学会的人真不多学模具设计要从什么学起，大部分朋友非常迷茫。一方面是缺乏实践机会学模具设计要从什么学起，设计完了也不知道对不对学模具设计要从什么学起，也没人审图，你自己画了半天自己都不知道行不行；另一方面资料太多浩如烟海，不知从何下手，越看越迷茫，越看越没信心！其实学什么东西入门很关键，先要摸到门，这是最关键的，摸到了门，方向对了剩下的就是时间和实践了。

下面先从软件开始说起：

CAD模具设计流程

一、软件

现在模具设计必须用到绘图软件，软件类型很多，但掌握一款即可，平面软件使用AutoCAD、三维软件使用NX、ProE、SW当中任意一款，建议以CAD为开始。

以AutoCAD学习为例，每款软件功能都非常强大，不需要全部学习并精通，只需要针对性的学习模具设计需要使用的常见命令，并将其强化练习达到融会贯通。

虽然CAD快捷键很多，但是常见的也就那几个，比如：线段L、圆C、偏移O、修剪TR、删除E、移动M、尺寸标注等。

所谓融会贯通是一定要以最快的速度找到最合适的命令将图元绘制完成。值得一提的是，现在的设计为了更快的提升效率，软件都加载了二次开发程序。

外挂是设计师必须要进行熟练掌握的部分，这是提升绘图效率的关键所在，刚刚开始可以先无视外挂，等你有了一定基础在加上外挂你会有贯通任督二脉的感觉！其学习需要先掌握模具结构，如果不懂结构直接学习则会发现，很难学会哦。

二、机械制图

很多自学设计的朋友都是模具相关行业从业人员，比如：钳工、线切割操机员、机加工、组模修模人员。统一的误区为“机械制图不用学，自己工作天天看图肯定没问题”。

其实并非如此，能看懂图跟能画图是完全不同的两个概念。检查自己能不能画图的概念非常简单，大家都可以试试回答以下问题：

1、什么是机械制图？

2、什么是三视图、基本视图有哪些、视角分几种、目前国内使用哪种视角、视角的表达方式？

3、三视图中视图的对应关系是什么？投影的原则是什么？

4、图元中线型种类有几种、其作用分别是什么？

5、标注的基本原则是什么？合理标注该注意什么？

以上问题都是最常见内容，如果其中有一个问题无法完整回答，则表示机械制图不过关，需要重新全方位的对机械制图进行学习。

三、装配、间隙选择

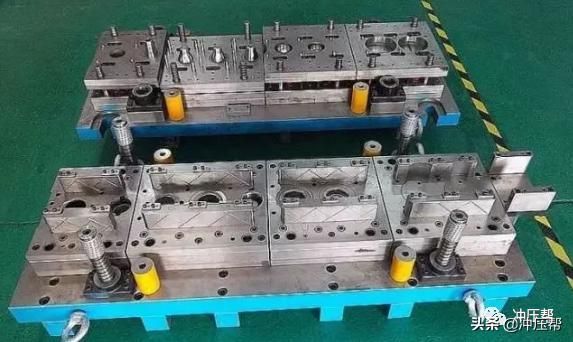

一套完整的模具由许多标准件、冲头、镶件等各种零件与模板组成，各种零件之间的配合间隙怎么放是一门学问，尤其是产品冲头与刀口的冲裁间隙最具技术含量。

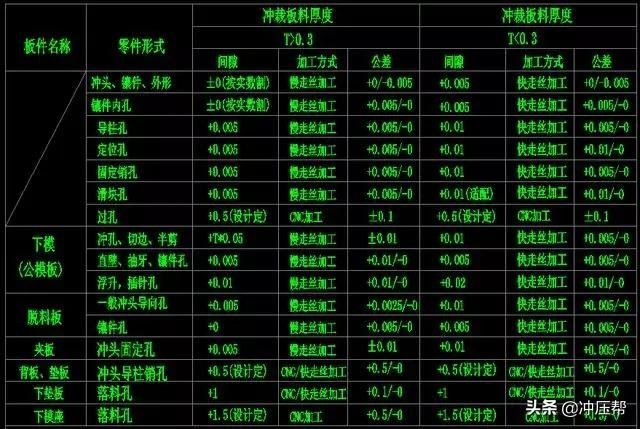

如果下表内容可以看懂，则表示基础不错，能融会贯通则表示内容掌握过关。

装配间隙

四、基础知识

这部分内容比较乱，但是也非常重要。需要掌握模板材料特性、冲压材料特性、备料原则、冲床吨位及各种力的计算、包括模具的基本结构类型等。

五、工艺、料带制作

这部分内容大部分无法通过自学得到，需要借助其他设计师进行点拨，无师自通的人比较少。但是自学可以先把尺寸公差缩放、产品展开这些固定内容进行优先学习掌握。

下图为展开系数部分公式，虽然都不难，但是要想灵活运用非常有难度，通常需要结合实际折弯工艺、结构特性进行计算，直接计算不行。这也是为什么很多朋友展开总是差别很多的主要原因。

展开系数

六、标准件

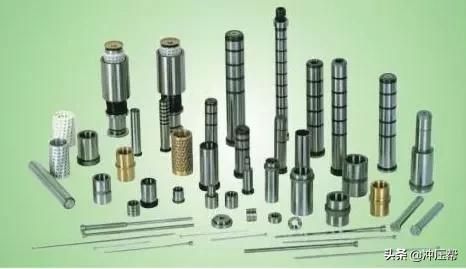

能够在五金店直接购买的标准零件称为标准件，常见的有：固定螺丝、止付螺丝、矩形弹簧、合模销、等高套组、导柱等。需要知道各标准件的作用，每种标准件该怎么选取长度、大小都是经验，缺一不可。

————————————————————–

总结：

模具各结构、绘制标准都需要我们进行深入学习和总结，这部分如果是搞过钳工的朋友应该比较有优势，毕竟天天跟模具打交道，不熟也熟了。最后附带给大家一份模具设计学习流程树状图：

上述几部分为设计的基本掌握流程可以保存学习哦。
