本篇文章给各位网友带来的资讯是:英特尔 ACM-G10 GPU 尺寸曝光:比英伟达 GA104 更大,晶体管更多,台积电 6nm 工艺 详情请欣赏下文

IT大王 3 月 31 日消息,英特尔最新发布的 Arc 独显采用了基于 Xe-HPG 游戏微架构的 ACM 系列 GPU,有关 ACM GPU 的晶体管数量和裸片尺寸的信息尚未披露,但 HardwareUnboxed 似乎已经拿到了该信息。

英特尔 ACM

据报道,英特尔 ACM-G10(DG2-512EU)的尺寸为 406 mm²,拥有 217 亿个晶体管。这两个数字都比 AMD Navi 22 和 NVIDIA GA104 要大。

英特尔 ACM-G10 的晶体管密度要比 NVIDIA GA104 高 20%,比 AMD Navi 22 高 6%。不过,英特尔 ACM-G10 采用了台积电 6nm 工艺,而后两者分别为三星 8nm 和台积电 7nm。

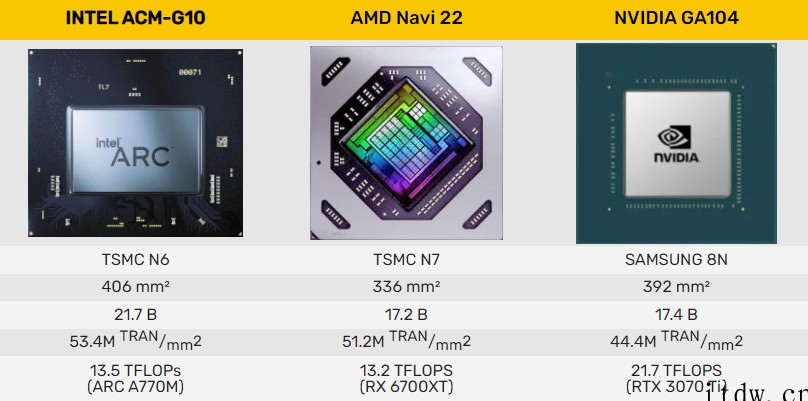

▼ 图自 VideoCardz

英特尔 ACM

IT大王了解到,英特尔计划推出两款 Alchemist GPU:ACM-G10 和 ACM-G11。此前曝光了一个名为“G12”的潜在 384EU 版本,但最终没有发布。

较小的 ACM-G11 具有 157 mm² 的裸片尺寸和 72 亿个晶体管,比 AMD Navi 24 GPU(同为台积电 6nm 工艺)的 107 mm² 尺寸和 5.4 亿晶体管要多,也比 NVIDIA GA107 要多。
