一万八的苹果 M1 iPad Pro 12.9 英寸，如何就成了“期货”

2020 年，手机屏幕进到“高刷”时期，刷新频率从 60Hz 一路飙升至 165Hz。而在平板电脑和电视屏幕这方面，关键字好像只有一个，便是 Mini LED。

听说在一些技术专业室内设计师的眼中，屏幕区划非常简单：iPhone的，并不是iPhone的。这一定水平上能够表明苹果产品在图象表明层面的影响力。

这并不，Mini LED 这件事情，又让iPhone玩了个大的。2021 年 4 月 21 日零晨，苹果新款 iPad Pro 使出了现阶段“地表最强”的一块批量生产 Mini LED 屏。

10000 颗“小灯珠”、2500 个背光系统分区、饱和度 100 万：1、最高值色度 1600nit，令人难以相信，它是一块 LCD 屏幕（液晶显示器）。

2019 年苹果发布会了 Pro Display XDR 显示屏，其凭着 576 个部分变光系统分区和研发的时钟频率控制板集成ic，基本上完爆了目前市面上全部类似显示屏。2年以后，iPhone用事实上，“仅有我可以击败自己”。

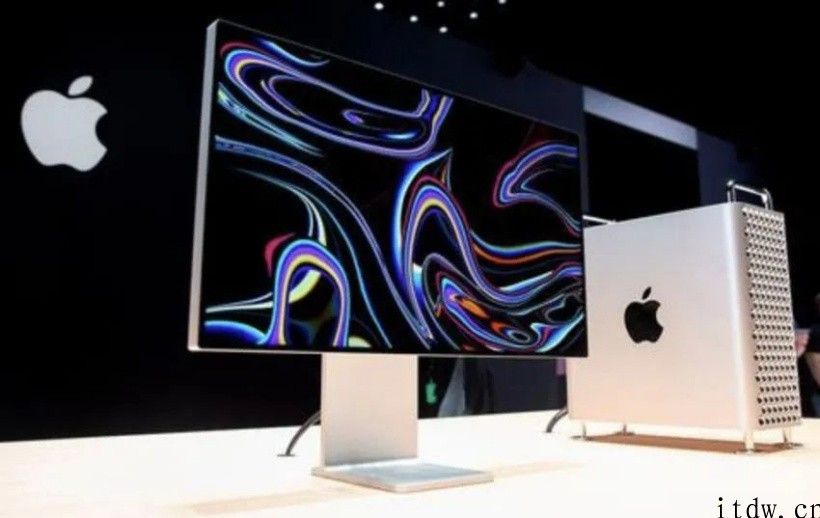

▲iPhone Pro Display XDR 显示屏（左）

在iPhone做这件事情以前，LCD 并列 OLED 屏幕表明实际效果，或是不太敢想的。

Mini LED，变成了给 LCD 屏“复活”的灵丹妙药，好像也变成了中国屏幕产业链游戏玩家变道追逐台湾、韩敌人的突破口。但是掀开iPhone iPad Pro 的屏幕供应链管理，中国台湾晶元、隆达、台表科，韩 LGD 这种名称或是占有了核心，鹏鼎控股看起来有一些孤独。

2021 企业年会变成 Mini LED 商业“年间”早已是业界的共识，在 Mini LED 放量上涨前夕，必须深层掌握下这“抢手货”技术身后的路子，在 Mini LED 定义受欢迎的身后，到底谁会是较大大赢家，又有什么中国游戏玩家，早已箭在弦上，其欲追上？

市场价最大一万八千元的 iPad Pro，又为什么要直到 7 月才可以取货？

苹果春季新品发布会公布的 12.9 英尺 iPad Pro，是iPhone耗资合理布局 Mini/Micro 行业后的第一款面世商品，意味着 Mini LED 背光技术的完善及商用化。

01.

Mini LED 仅仅踏脚石，

“最终表明”也有多远？

谈起 Mini LED，这还真并不是苹果一拍脑门子想出去的想法，他的如意算盘，从六年前就逐渐打过。

2014 年，苹果收购了 LuxVue Technology，在那时候，这个企业并并不是很知名，大伙儿只了解她们是一家科学研究朝向消費电子设备的功耗 LED 屏幕技术的企业。

当iPhone行動以后，任何人都了解iPhone要在屏幕上“下重金”，动真格的了。也就是以那一年逐渐，Micro LED 技术的定义逐渐造成了领域的普遍关心。

要留意，并不是 Mini LED，只是 Micro LED。

传统式 LCD 屏幕要想发亮，必须靠 LED 背光摸组来“照亮”，是一种“主动式”的，而 OLED 屏幕则是主动型发亮，对“光的操纵”就可以更为灵便，颜色主要表现也更强；而且 LCD 屏幕因为背光自始至终存有，没法保证“纯黑色”，因而在饱和度上还要稍逊很多。

这时候，假如把 LCD 屏幕的背光系统分区越来越十分多，不就能够保证相近 OLED 屏幕的实际效果，完成单独操纵的“主动型”发亮？

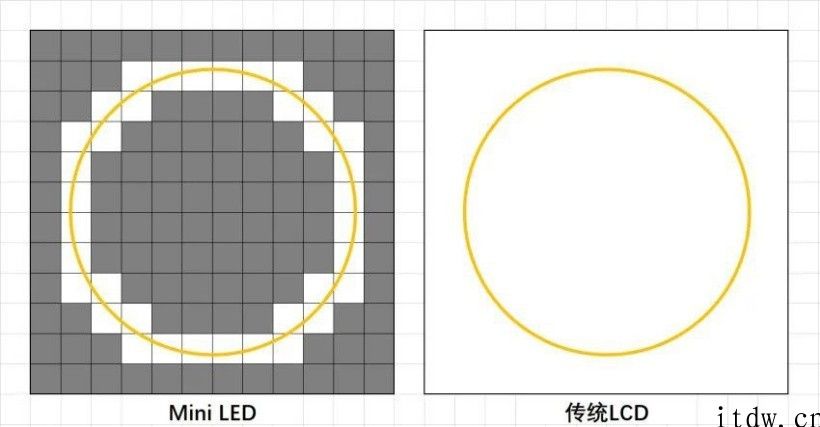

例如在上面这张图中，上下二块屏幕，一样要表明一个“圆”，传统式 LCD 屏幕一般是侧入式背光，只有总体照亮；而左侧的 Mini LED 屏幕因为背光系统分区极多，就可以单独操纵，只必须打开表明界面地区的背光就可以。

Micro LED 的基本原理便是将背光的 LED 灯珠保证十分巨大的量级，LED 集成ic要保证 30μm 的等级，等于发丝的直徑，进而完成匹敌 OLED 的“精确控光”，做到更强表明实际效果的另外，兼具 LCD 原有的成本低、寿命长优势。

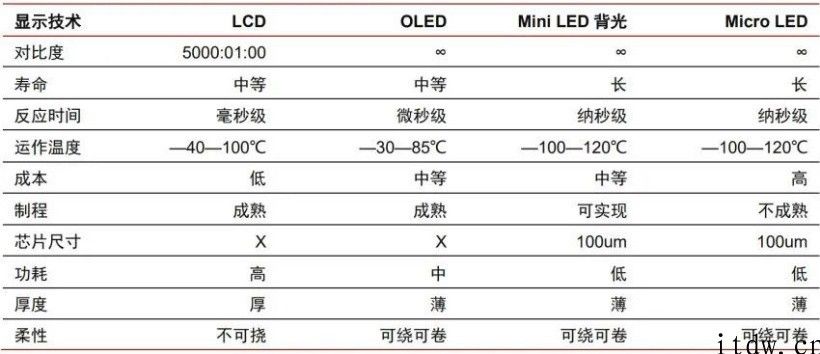

▲各种表明技术的基本上特点，数据来源：LEDinside

自然，要想完成是十分难的，有多么难呢？iPhone在回收 LuxVue 以后，在五年内资金投入了接近 20 亿美金。三星、LGD、友达等生产商在 2014 年以后也陆续增加 Micro LED 技术的资金投入，而别的涉及到该行业的新成立公司的股权融资额度早已超出 8 亿美金。

但迄今，依然沒有一款选用了 Micro LED 屏幕的大家消費电子设备摆放在大家眼前，仅有使用价值五六百万美金的 Micro LED 展现商品陈列设计在展厅中。

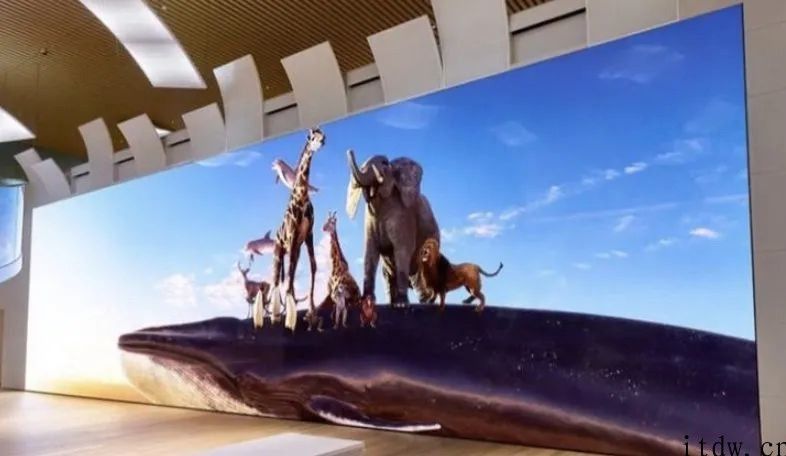

▲sony Crystal LED 系统软件，选用 Micro LED 屏幕，高配市场价 580 万美金

因而，领域逐渐探寻是不是有一种“最合适的计划方案”，能够称之为迈进 Micro LED 之道上的“踏脚石”。2017 今年初，Mini LED 技术逐渐慢慢来到走到。

尽管 Mini LED 依然是主动式发亮，可是背光系统分区却提升了数百倍，LED 灯珠总数也从传统式 LCD 屏幕的“几十颗”提升到“不计其数颗”，灯珠尺英尺保证了 100-300μm 上下。

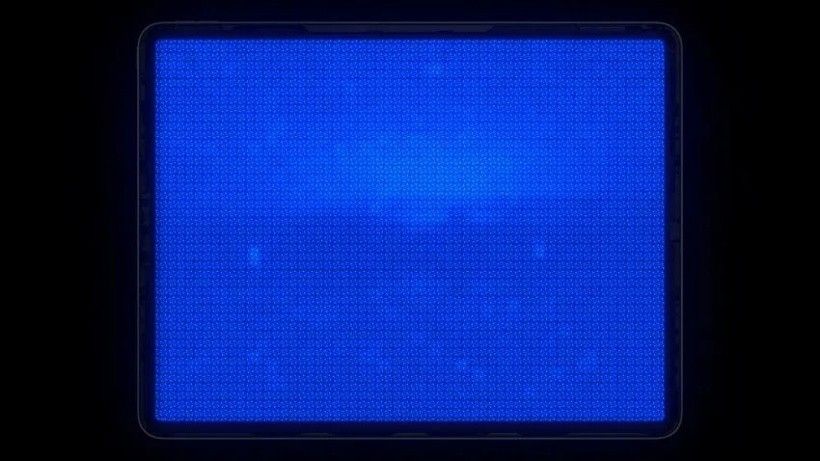

▲苹果新款 iPad Pro 的背光系统分区平面图

简易而言，Mini LED 能够在色度、颜色层面完成贴近乃至超过 OLED 的表明实际效果，但成本费却能够更低，功能损耗对比传统式 LCD 也是有显著优点。

而且 Mini LED 沒有 OLED 原有的印记（长期表明固定不动界面后屏幕会出现残影）和使用寿命难题，更合适平板电脑、电脑上等生产主力商品，应用前景十分宽阔。

可以说，Mini LED 弥补了 LCD 演变到 Micro LED 以前的空缺。

02.

Mini LED 便是“灯超多”的 LCD 吗？

传统式的 LCD 屏幕一般选用侧光式设计方案，将 LED 灯珠放置屏幕边沿，水平方向布光，光源根据背光源根据屏幕，进而照亮屏幕。

而 Mini LED 一般是选用直下式设计方案，很多 LED 灯珠聚集排列在控制面板底端，往上竖直布光，根据密度高的排列，完成更小范畴内的地区变光，进而让控制面板的色度更为匀称，不容易由于灯源的近远有显著的明暗交界线转变。

▲某种 Mini LED 背光摸组生产工艺流程

而且因为灯源大量，Mini LED 还可以完成对比传统式 LCD 高些的颜色饱和度和高些的最高值色度。因为不用背光源来光导，Mini LED 控制面板的薄厚也随着变软，让最后商品的轻巧性拥有更强的确保。

能够操纵的背光系统分区变多，也就代表着屏幕能够有大量地区在不用的情况下“歇息”，进而节约功能损耗。而且归功于无机物发光二极管本身平稳、低电阻器的特点，Mini LED 屏幕的使用寿命要比 OLED 屏幕更长。

▲Mini LED 与传统式 LED 背光摸组比照

较为尤其的一点是，现阶段 Mini LED 主板芯片组装基本上都是会选用“部分倒装集成ic”构造。这是由于部分倒装集成ic不用“打线”，合适特小室内空间聚集排列灯珠的要求。

▲集成ic西装（左）和部分倒装（右）平面图

03.

技术途径是成熟了，但技术骨骼仍然难啃

Mini LED 对比传统式 LCD 屏幕拥有这般显著的优点，乃至在表明实际效果上直追 OLED 屏幕，那为什么炒了这些年定义才总算有小量商品落地式呢？

实际上，做屏幕一直便是成本费和表明实际效果的博奕，生产商也是要在彼此之间取一个均衡点，在一定成本费限定下，怎样完成最佳的表明实际效果？

现阶段来看，Mini LED 技术传动链条上更为重要的2个阶段，一个是作出好的 LED 集成ic，一个是把 LED 集成电路芯片好，而这两个阶段从技术途径上而言早已完善，也就是大家都了解该怎么做了。

但在实际生产过程中，尤其是在生产工艺流程上，也有很多困难必须攻破。

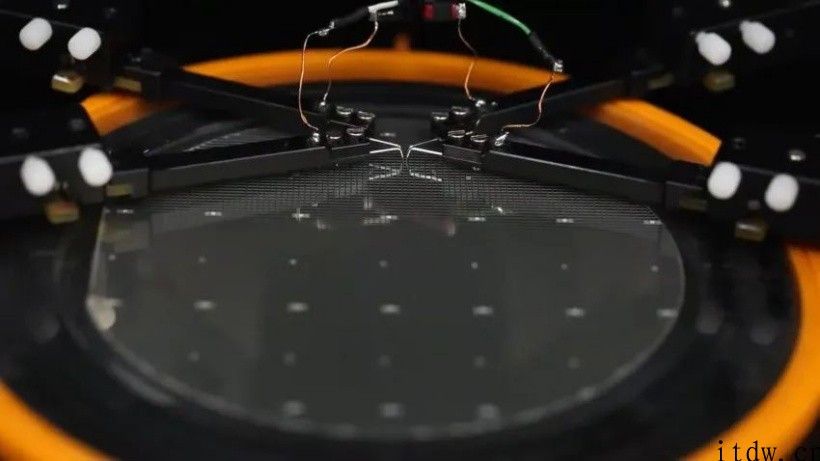

▲一片用以制做 LED 芯片的圆晶

例如，芯片部分倒装加工工艺尽管能够产生众多优点，但部分倒装加工工艺的把控一样极其重要，怎样在μm级的尺英尺下，确保电焊焊接面的平面度？及其电级构造的设计方案、易电焊焊接性及其封装高感这些全是 Mini LED 生产工艺流程的设计方案难题。

Mini LED 规定 LED 芯片能在较宽排序间隔的状况下完成较小的混光间距，从而减少整个机械的薄厚。因而怎样完成芯片的出光管控，及其中后期应用全过程中怎样确保出光的一致性全是十分重要的。

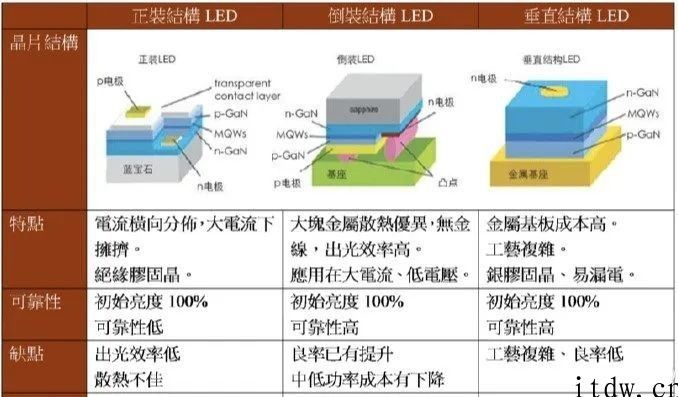

▲不一样 LED 芯片加工工艺特点比照

此外，还必须确保 LED 芯片的色度集中化、小电流量下的色度一致性、一致的电容器性等。尤其是彩光芯片，在制做部分倒装加工工艺全过程中必须开展衬底迁移，此项实际操作比较繁杂，其迁移技术性、生产制造良率能及应用全过程中的稳定性全是每家生产商持续提升的关键。

在封装端，大家都了解 IMD（矩阵集成化封装）、COB（板上芯片封装）、COG（夹层玻璃上芯片封装）等新技术应用的理想化封装实际效果更强。但理想很丰腴，生活的无奈。

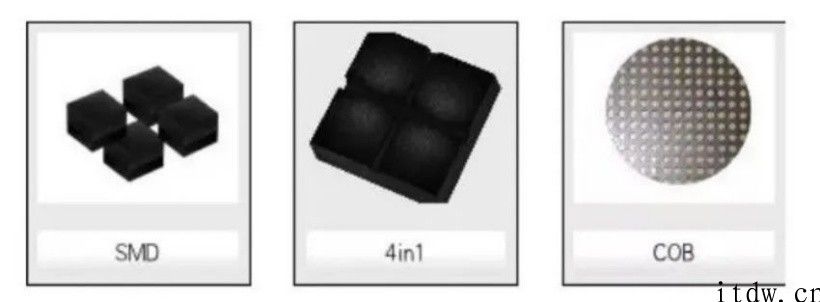

▲从左至右：SMD 封装、“四合一”IMD 封装、COB 封装

例如 COB 这类特性十分领跑的计划方案，输出功率更低、排热更强、屏幕分辨率颜色更强，另外显示屏封装尺英尺都没有限定，但事实上，因为合格率较低，迄今都很少有选用 COB 计划方案的商品问世。

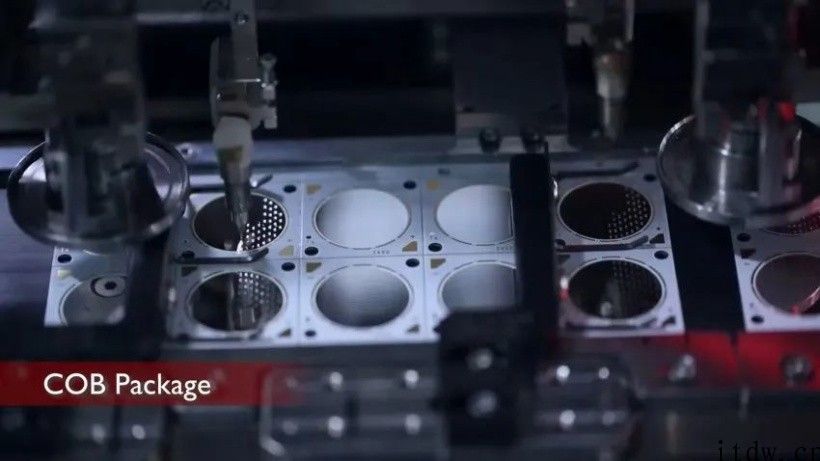

▲COB 封装加工工艺一部分步骤

因为以上这种极其“严苛”的规定，Mini LED 现阶段的生产制造和检验的工作高效率广泛较低，假如市场的需求持续增长，单一终端设备发生“百 K 级”之上芯片要求时，高效率的限定便会更为显著，怎样与终端设备生产商相互配合，提升 生产率，也是领域当今攻破的关键。

iPhone此次新发布的 iPad Pro 便是一个非常好的事例，供应链管理早已传来信息，该商品预估 4 月便会批量生产，5 月交货。但客观事实是，iPhone也开始玩起了“期货交易”，4 月提交订单，7 月交货，其中缘故专业人士多分辨为合格率小于预估造成生产能力不够。

供应链管理把控力好如iPhone，现阶段也无法确保规模性 Mini LED 商品的交货，其技术水平，可见一斑。

依据供应链管理信息内容看来，苹果新款 iPad Pro，其 Mini LED 显示屏仅背光模组成本费就超出了 100 美金。哪些定义？一块 iPhone 12 Pro 的 AMOLED 显示屏成本费约为 70 美金，A14 芯片成本费则在 40 美金上下。

换句话说，如今一块平板电脑的 Mini LED 显示屏成本费要超出iPhone顶尖 iPhone 12 Pro 的显示屏、芯片成本费的总数。Mini LED 技术性加工工艺完善、合格率提高、成本费降低，依然是全部生产商勤奋的方位。

04.

中国台湾韩占据iPhone供应链管理，内地游戏玩家奋勇争先

说到此次的iPhone iPad Pro，实际上大伙儿针对iPhone Mini LED 新产品身后的全产业链兴趣爱好更浓。从中国台湾晶元光学、隆达电子器件、中国台湾表层高新科技到 LGD，iPhone Mini LED 供应链管理基本上被中国台湾、韩表明大佬所有收入囊中。

▲中国台湾隆达电子器件

依据iPhone投资分析师郭明祺剖析，现阶段iPhone iPad Pro 生产制造中较难的一环便是 SMT（表层贴片技术性），品牌形象而言，便是“把 LED 芯片粘在 PCB 电路板上”。

现阶段这一工作中由中国台湾表层高新科技进行，据悉台表科的 SMT 进到门坎是现阶段 Mini LED 全产业链中最大的。

而发生第二个可以抵抗台表科的经销商，更快还要直到 2023 年，也就是2年后。

▲传统式 SMT 生产流程（非iPhone SMT 加工工艺）

中国台湾的半导体产业传动链条一直较为详细，从 Mini LED 技术性看来，其上下游 LED 芯片有晶电、荣达；中上游封装、摸组有亿光、隆达；驱动器 IC 层面有聚集等。

内地这里，也是有许多游戏玩家在加快追逐。LED 芯片生产商三安光电、华灿光电、乾照光电在 Mini RGB 芯片、led背光运用的 Mini 高清蓝光芯片等行业早已完成了批量生产。

三安光电如今早已变成了三星 Mini LED 电视机的关键经销商之一，不久前三星刚公布的 Neo QLED 电视机就选用了三安光电的 LED 芯片。

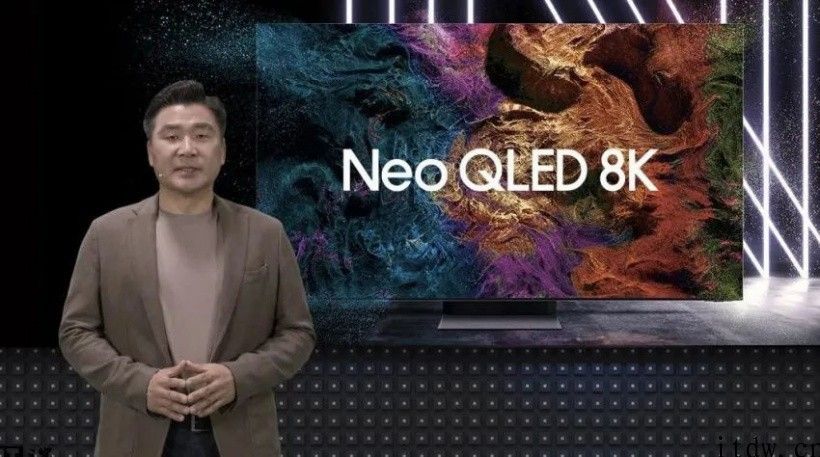

▲三星应用了 Mini LED 技术性的 8K 电视机

中国控制面板大佬 TCL 华星也与三安半导体材料协作，创立协同试验室，彼此共资金投入超出 3 亿资产，一同产品研发 Mini LED、Micro LED 有关技术性及其批量生产加工工艺。

群创上年公布的中国第一款可打卷 Mini LED 显示屏采用的 Mini RGB LED 芯片就由华灿光电独家代理供货。

在中上游 LED 封装端，国星光电变成中国第一家 Mini LED 封装公司，她们在 Mini LED 和 Micro LED 技术性上都是有一定的贮备，而瑞丰光电在 Mini LED led背光表明摸组、软性斜面 Mini LED 封装光电技术上面获得了一定进度。

鸿利智汇的 Mini LED led背光和直显顾客已遮盖京东方、TCL 华星；聚飞光电也变成 TCL 华星 142 英英尺 IGZO 夹层玻璃基主动型 Mini LED 显示器直显商品的经销商。

▲TCL 华星 142 英英尺 IGZO 夹层玻璃基主动型 Mini LED 显示器

可以说，Mini LED 全产业链条并不缺乏我国生产商的影子。

但是大家还要见到，在关键 LED 芯片技术性、高档 Mini LED 封装技术性层面，中国游戏玩家依然是追逐的姿势，间距中国台湾、韩在该行业的头部企业依然有一定差别。

而且现阶段中国 Mini LED 技术性的推动也慢慢变缓，从“火热定义”到慢慢理智，在提高合格率、规模性批量生产层面，最终的行动仍有很多工作中要做。

适度用心去感受，防止步伐拉很大，实际上对中国公司而言也是一件好事。

05.

三年 Mini LED 芯片达“千亿元颗”级，

大佬陆续压宝

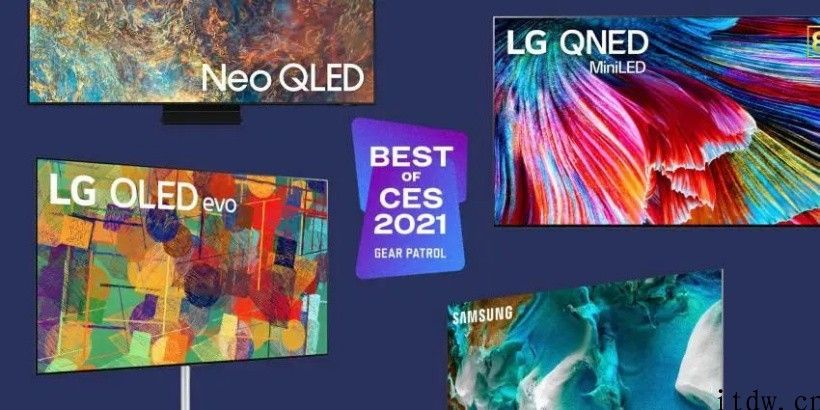

从 2019 年 12 月微星面发布第一款 Mini LED 笔记本定义商品，到 2021 年今年初，三星、LG、TCL、康佳、康佳、海信陆续发布 Mini LED 电视机商品，再到苹果新款 iPad Pro 发售，2021 年，毫无疑问将变成 Mini LED 技术性宣布商业的年间。

因为 OLED 显示屏原有的印记和使用寿命难题，Mini LED 技术性可能变成近些年生产主力机器设备的优选。iPhone事后会在 MacBook 产品系列上选用 Mini LED 显示屏，郭明祺觉得 Mini LED 会在iPhone生产主力产品系列中维持长期性重要策略影响力。

有投资分析师预估，iPhone Mini LED 商品的销售量将在 2021 年、2022 年各自提高约 300% 和 225%。而iPhone的积极主动合理布局也可能迫使竞争者发布相近商品，现阶段，华为公司、三星、LG 等生产商都是在积极主动合理布局 Mini LED 商品。

依据荷兰市场调研企业 Yole 预测分析，2019 年全世界 Mini LED 智能终端总数约 324 万部，2023 年可做到 8070 万部，复合型年平均增长率做到 90%。

市场容量层面，国外市场科学研究企业 Arizton 预计，2024 年全世界 Mini LED 销售市场将做到 23.22 亿美金。

在这种数据信息身后，是 Mini LED 品类使用价值的提高和 Mini LED 芯片销售量的疯涨做支撑点。

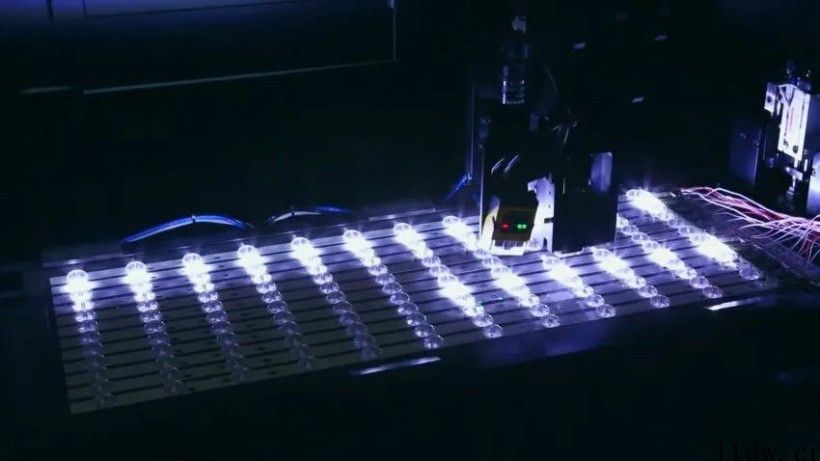

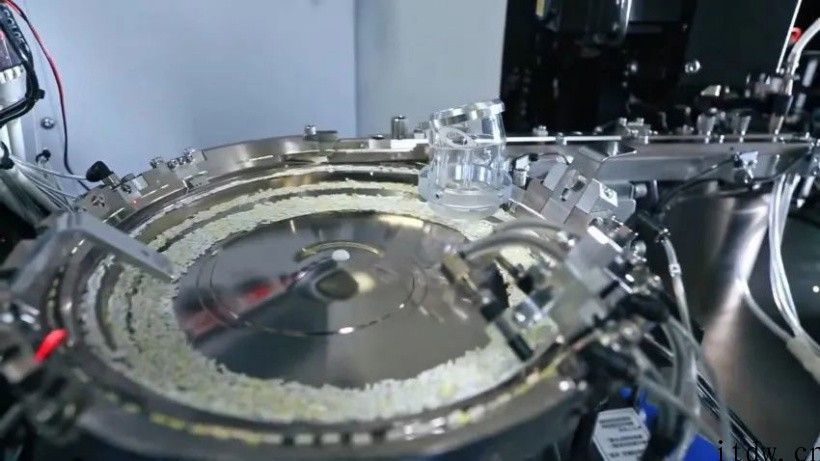

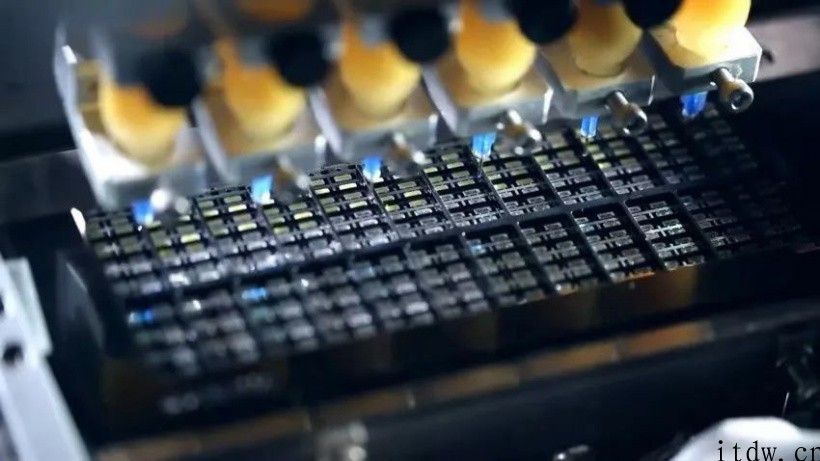

▲生产流水线设备上总数诸多的 LED 芯片

就以大家平常普遍的大尺英寸电视机为例子，传统 LED 背光摸组每台使用价值在 100 元上下，而配用 Mini LED 背光技术性的摸组使用价值则在 2000 元之上，使用价值立即呈指数级增长。

而在 LED 芯片耗费层面，传统侧入式背光的 LED 电视机，只必须 50-100 颗上下的 LED 芯片，而直下式 Mini LED 背光电视机则必须 20000 颗之上的 LED 芯片。

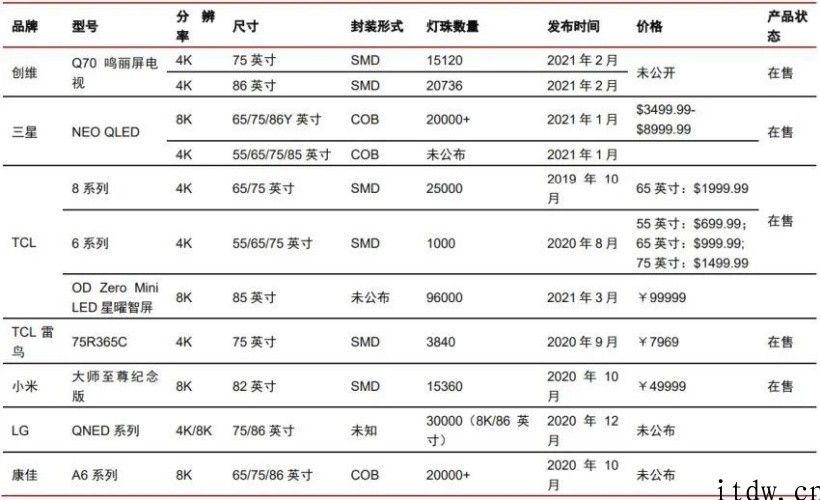

▲一部分 Mini LED 背光电视机商品概述，材料来源于：LEDinside

Yole 预估到 2023 年，全世界 Mini LED 芯片要求有希望做到千亿元颗数量级。

06.

总结：Mini LED 新竞技场，

中国厂商能不能变道高速行驶？

选用传统 LED 背光的 LCD 显示屏市场渗透率早已贴近端点，从 2017 年逐渐，在 iPhone X 的促进下，OLED 显示屏就逐渐在小尺英寸显示屏销售市场中对 LCD 控制面板产生明显冲击性，而 Mini LED 的火爆毫无疑问会给中大尺英寸 LCD 跑道产生新的话题。

在 OLED 销售市场的髙速提高中，韩国三星、LG 等厂商变成了较大大赢家，很多年产生的技术要求短时间也无法摆脱。

中国厂商一直以来在传统 LCD 产业链中拥有较为浓厚累积，全产业链也比较详细，以传统 LCD 技术性为基本拓宽升級的 Mini LED，针对中国游戏玩家而言是新的突破口。自然，加工工艺、合格率等挑戰也实实在在的摆在面前。

做为 Mini LED 抢鲜者、全世界第二大智能机厂商的iPhone，将 Mini LED 引向前台接待，Mini LED 销售市场，也从斟酌慢慢转为暴发前夕。

近些年，中国厂商在 LCD 行业迅速追逐并完成超过，而能不能把握住 Mini LED 技术性机会，则看起来尤其重要。
