为什么缺芯窟窿难补：工艺难、设备贵，市场竞争太惨忍

现如今，芯片半导体材料的紧缺给世界各国的汽车企业和互联网巨头都打响了敲警钟，这次困境向现行政策实施者、顾客和投资人明确提出了一个全局性的难题：为何我们不能生产制造大量的芯片？

外国媒体彭博新闻社对这一难题开展了回应：生产制造芯片是难以的，并且还会继续愈来愈难。在当地时间 5 月 6 日公布的新闻专题中，彭博新闻社对芯片制造技术性的发展趋势、芯片制造步骤、办厂成本费，及其芯片制造销售市场的市场竞争力开展了拆卸和剖析。

生产制造一个芯片一般要花三个多月的時间，必须极大的工厂、洁净的生产车间，在使用价值数百万美元的设备上放熔融的锡和激光器来实际操作。最后，一般的硅晶片被转换成由数十亿个晶体管构成的集成电路芯片组，为电話、电脑上、车辆、全自动洗衣机或通讯卫星等机器设备授予重要作用。

实际上，修建半导体设备设备必须多年時间和数十亿美元的项目投资，并且有着智能制造技术性的企业才可以有着核心竞争力。amd公司前老总克劳福・沙鹰（Craig Barrett）就曾说过，intel的微控制器是人们迄今为止生产制造的最繁杂的机器设备。

现阶段的芯片制造销售市场中，头部企业所占的市场占有率越来越大，intel、三星和tsmc三家芯片制造企业上年增收的额度总共做到 1880 亿美金，基本上占了 2020 全年度各种芯片制造商收入总额的一半。别的生产商要与她们市场竞争，已经越来越愈来愈艰难。

这就是世界各国要想完成半导体材料自供货，却遭遇艰难险阻的缘故。现阶段，我国在新的五年计划中确立提及，要在 2025 年将芯片自有率提升至 70%，而特朗普总统拜 登（Joe Biden）则服务承诺要转型发展中国加工制造业，来创建安全性的英国供应链管理。除此之外，欧盟国家也在考虑到生产制造自身的芯片。

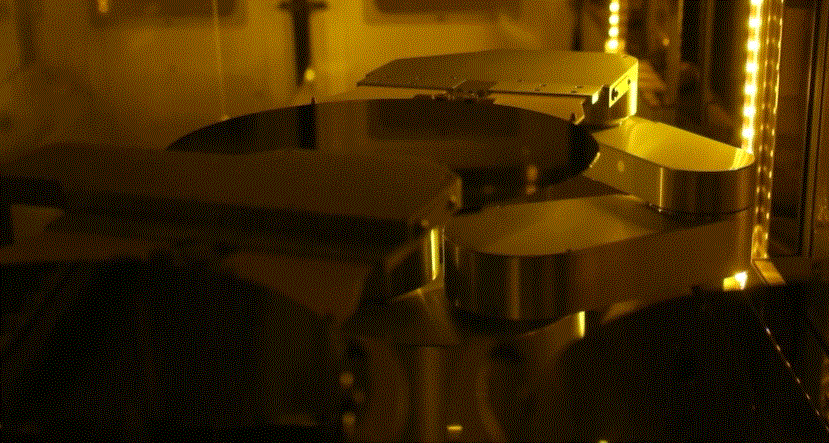

▲机械手臂将单晶硅片送进芯片制造设备

一、纳米单晶硅片上，集成化几百亿个晶体管

大部分芯片的实质是运作手机软件、解决数据信息和操纵电子产品作用的电源电路组，这种电源电路的排序授予了他们特殊的主要用途。下边是英伟达显卡（NVIDIA）在 2020 年发布的芯片 GeForce RTX 3090，现阶段在将电子计算机代码转换为真实的网络游戏界面这一行业，这款芯片的特性首屈一指。

▲英伟达显卡的 GeForce RTX 3090 芯片

能够 见到，这款芯片宽 2.342 公分，长 2.6829 公分，芯片总面积是 6.28 立方厘米，在其上集成化了 283 亿次晶体管。芯片中包括五个重要一部分，分别是 NVLink 插口、帧缓存、键入 / 輸出插口、L2 与内存控制器，及其图像处理群集。

芯片制造企业尝试在芯片中封裝大量的晶体管，以提升芯片的特性和机器设备的高效率。intel在 1971 年公布了第一款微控制器 4004，它仅有 2300 个晶体管，连接点尺寸为 10 μm。

下面，从 1993 年的奔腾处理器、2001 年的至强处理器，再到 2006 年的英特尔酷睿 Core2 Duo CPU，intel带头提升了 1 μm和 100 纳米技术的技术性连接点，是实至名归的领域引领者。

但是，芯片制造业并不是一直是intel一枝独秀的场景，大量游戏玩家添加了芯片设计方案和生产制造的队伍。2009 年，由英伟达显卡设计方案、tsmc代加工的 GeForce GTX 275 在 55 纳米技术的芯片上集成化了超出 10 亿次晶体管；而在 2013 年，iPhone设计方案、三星生产制造的 A7 芯片将 10 亿次晶体管封裝在了只是 28 纳米技术的芯片中。

在 2015 年至 2020 年里，tsmc（TSMC）和三星逐渐生产制造连接点仅有 5 纳米技术的芯片，结束了intel一直以来名列前茅的领导干部影响力。

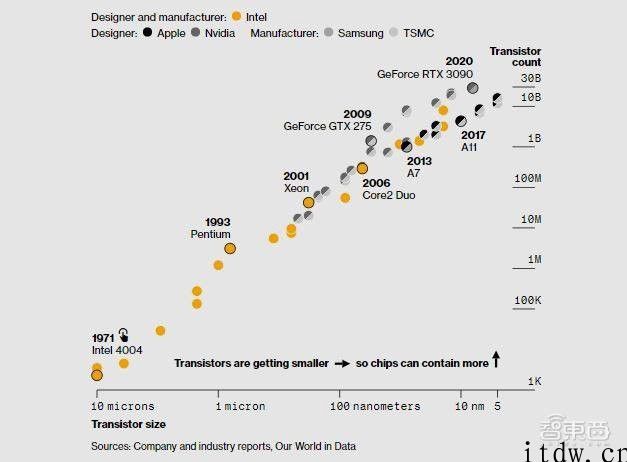

▲芯片制造技术性发展史

二、比诊室更整洁的洁净生产制造房

单独晶体管的容积比病毒感染还小许多倍，因此一粒尘埃便会毁坏芯片的生产制造全过程，让使用价值几百万美元的勤奋付诸东流。为了更好地防止这类风险性，芯片制造工厂必须维持洁净的內部自然环境。

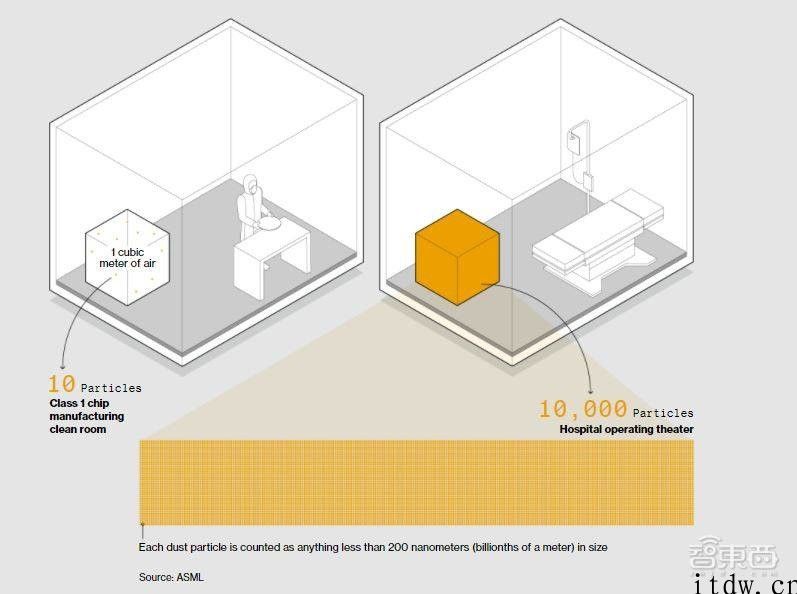

▲一级芯片制造洁净室与医院门诊诊室空气中尘土成分的较为

为了更好地保持洁净的自然环境，工厂内的气体被持续过虑，工厂內部也非常少容许工作人员进到。如果有一两个穿着整套隔离服的职工发生在芯片生产流水线，她们很有可能仅仅维护保养和维修工作人员，半导体材料设计方案和开发设计身后真真正正的奇才们远在千里。

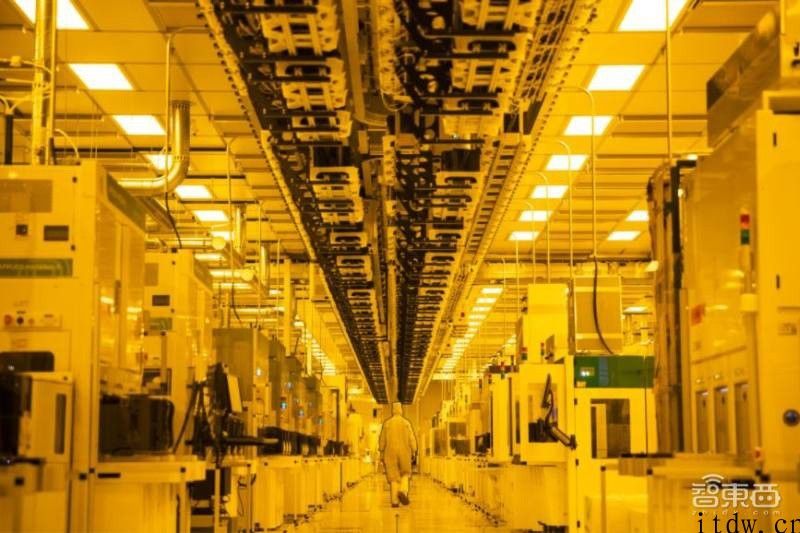

▲在美国洛杉矶塞浦路斯的格芯半导体材料工厂，一名衣着防护衣的职工踏过一间洁净室

即便 拥有严苛的防范措施，单晶硅片也不可以被人们触碰，或者立即曝露在空气中。他们被捆绑在带底盒的智能机器人里开展运输，这种智能机器人带上他们在工厂吊顶天花板的路轨上挪动。

▲工厂吊顶天花板上运输芯片的底盒智能机器人

三、在分子水准上细致实际操作、不断循环系统

一块芯片中包括着上一百多个微原材料层，在其中一些层只有一个分子那麼薄。

要在那么薄的原材料层上产生繁杂的三维晶体管构造，最艰难的流程之一便是光刻技术。它是由西班牙的芯片制造机器设备服务提供商阿斯麦（ASML）的设备进行的。该企业的设备运用激光器在单晶硅片的微原材料层上烧雕出电源电路图案设计，再在事后的自动化技术全过程中清理掉不用的一部分。

现阶段最优秀的机器设备是极紫外光（EUV）光刻技术。ASML 的设备用激光器单脉冲负电子熔融的锡滴让其挥发，当它挥发时，便会传出需要的极紫外光。随后，还必须用镜片把光聚焦点成更薄的光波长。

▲芯片制造流程平面图

在一个详细的芯片制造步骤中，一般包括下列 7 个流程：

1、在单晶硅片表层涂上绝缘层和导电性原材料层，随后匀称遮盖一层光刻技术原材料；

2、设计方案好的集成电路芯片样图被投射到称之为掩膜的玻璃上，紫外线根据掩膜将电源电路样图迁移到硅盘里的光刻技术层；

3、去除非是曝露地区的光刻技术，随后烤制以除去有机溶剂化合物；

4、用汽体或化合物，清理掉圆晶上未受光刻技术维护的地区；

5、在圆晶上喷撒正离子汽体，这种汽体根据加上残渣（如硼和砷）来更改新层的导电率能；

6、用相近的方式 铺装晶体管中间的金属材料联接；

7、每一个详细的圆晶包括数以百计同样的集成电路芯片。这种圆晶被带去拼装、封裝和检测，并被切成单独的芯片。

在其中，流程 1~5 会依据设计方案电源电路的特点，被反复数百次，应用不一样的化合物建立大量的微原材料层。

四、办厂成本增加，三大生产商顶起千万家

芯片工厂一天 24 钟头、一周 7 天从来不停产，其缘故便是成本费。

要创建一个每月生产制造 5 万只圆晶的新手入门工厂，其成本费约为 150 亿美金，在其中绝大多数的资产用以选购专用设备。

殊不知，花在大中型的芯片制造机器设备上的资产是有时效性的，换句话说，伴随着生产技术更新迭代，芯片制造机器设备在 5 年或是更短的時间内便会落伍。为了更好地防止亏本，芯片制造商务必在每一个工厂中造就 30 亿美金的盈利。

自 2015 年至今，用以芯片制造的机器设备销售量翻了一番，芯片制造机器设备销售市场的销售总额在 2020 年初次超出了 600 亿美金。

▲芯片制造机器设备自 2015 年至今的市场销售状况

intel、三星和tsmc这三家企业在工厂基本建设上的项目投资毫不吝啬。她们的工厂十分优秀，每一个工厂的成本费超出 200 亿美金。据了解，2020年，tsmc将在新工厂和机器设备上资金投入高达 280 亿美金。

现阶段看来，仅有头顶部芯片制造企业才有工作能力修建好几家工厂。依据彭博新闻社梳理的 2020 年各种芯片制造企业的营业收入状况看来，营业收入前 3 名intel、三星和tsmc在上年造就了 1880 亿美金的收益，这一数据基本上等同于排在之后的 12 家芯片制造商收益的总数。

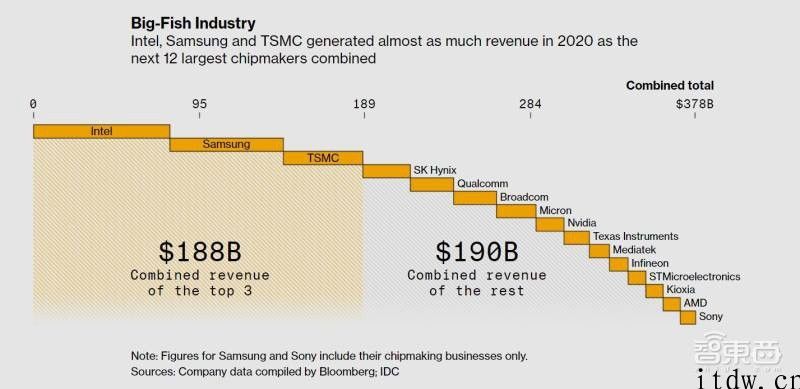

▲2020 年各种芯片制造企业营业收入状况

芯片制造领域惨忍的经济环境代表着，别的企业要追赶这三大头顶部企业，会越来越愈来愈艰难。

现如今，每一年交货的大概 14 亿次智能机CPU中，绝大多数全是tsmc生产制造的；intel在电子计算机CPU销售市场上占据 80% 的市场份额；而三星在储存芯片行业占有主导性。对包含我国以内的别的所有国家而言，要想打进这一销售市场，并不易。

总结：“缺芯”困境不断，芯片制造产业链还将使力

自上年年末暴发的芯片紧缺困境，迄今都还没发生减轻的征兆。因为芯片制造全过程的多元性，及其芯片生产制造对智能制造技术性和机器设备的依赖感，要在短期内内扩张芯片生产能力来减轻“缺芯”潮并并不是一件非常容易的事儿。

针对芯片生产制造的三大头顶部游戏玩家而言，她们早已占有了非常大的市场占有率和資源，再次增加项目投资幅度、升級芯片制造加工工艺、提升造芯高效率好像早已变成必定的发展趋势。而别的的芯片制造商都没有彻底错失良机，例如，在中国国家新政策的激励下，下面两年也许还会继续不断涌现芯片制造的后来居上。
