Intel发布怪兽级GPU!1000亿晶体管、600W峰值功

新一届超算大会到来之际，Intel正式发布了两款全新的HPC/AI计算产品，并划入全新的Max系列，明年1月上市。

一个是至强CPU Max系列，代号Sapphire Rapids HBM；一个是数据中心GPU Max系列，代号Ponte Vecchio。

关注硬件的朋友对这两个代号名字应该很熟悉了，磨叽了几年终于要落地了，将携手用于美国能源部阿拉贡国家实验室的百亿亿次级超算“Aurora”，和AMD EPYC处理器、Instinct计算卡组成的“Frontier”一个性质。

这一篇先说说Max GPU。

这是Intel针对高性能计算加速设计的第一款GPU产品，基于全新的Xe HPC架构，和桌面上的Arc系列显卡同源，但面向计算而非图形。

Max GPU采用了多工艺、多芯片整合制造，5种制造工艺，总计拥有恐怖的1000多亿个晶体管，集成多达47个模块(tile)，包括基础单元、计算单元、Foveros封装单元、EMIB封装单元、Rambo缓存单元、HBM内存单元、Xe链路单元，等等。

最多拥有128个Xe-HPC核心、128个光追核心，一级缓存就有64MB，可提升吞吐和性能，二级缓存更是多达408MB二级缓存，业内密度最高，还集成最多128GB HBM高带宽内存。

Max GPU是业界唯一支持光追的HPC/AI GPU，可用于科学视觉、动画等工作的加速。

具体分为三款型号：

－ Max 1550：

满血状态，128核心，128GB HBM，OAM形态，最高功耗达600W，最多八路并联。

－ Max 1350：

112核心，96GB HBM，OAM形态，450W功耗，最多八路并联。

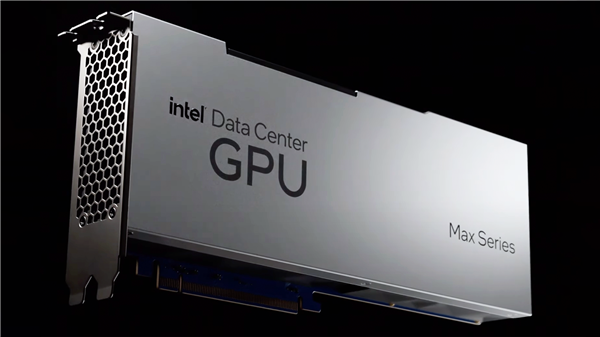

－ Max 1100：

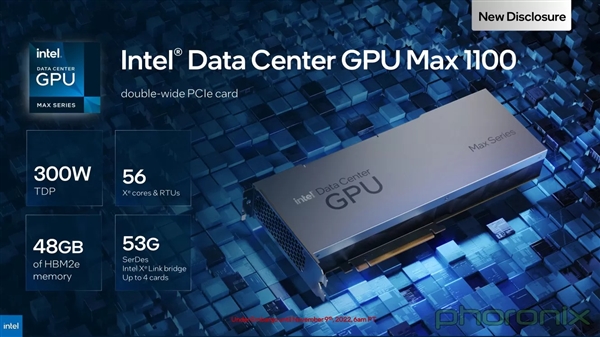

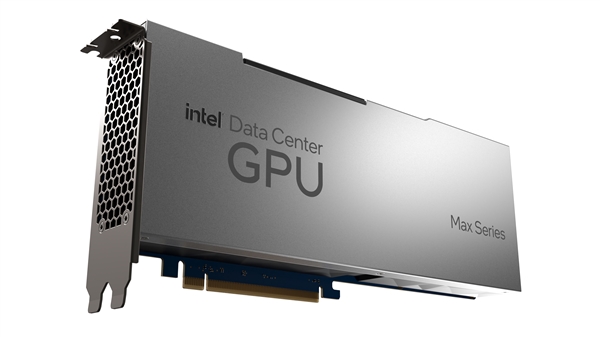

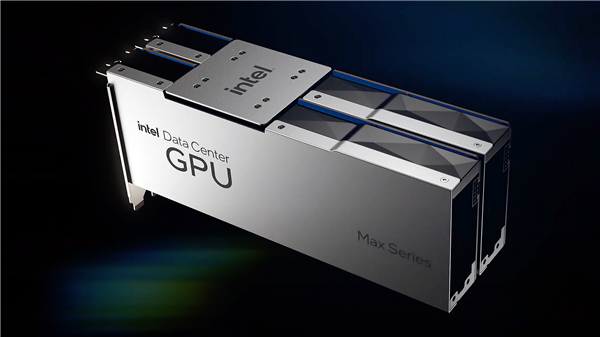

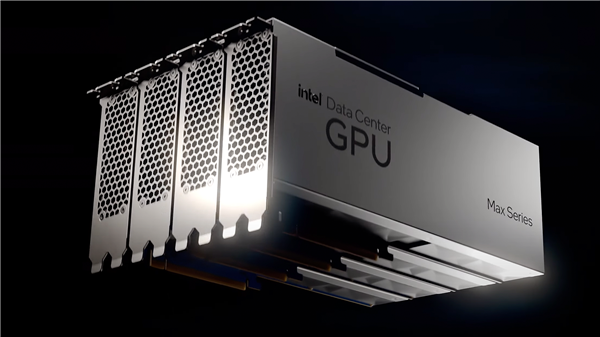

56核心，48MB HBM2e，PCIe形态，300W功耗，可通过Xe Link桥接器最多四卡并联。

性能方面，Intel宣称，对比NVIDIA A100，Riskfuel金融分析性能领先最多2.4倍，NekRS核模拟物理性能领先最多1.5倍。

至于为何不对比最新的NVIDIA H100、AMD Instinct MI250X，那就不得而知了。

Intel Max GPU已有超过15款系统设计，包括与Max CPU一起组成的计算单元已经供给美国能源部。
