如何用creo创建骨架模型？

如今creo手机软件在机械专业课程内的运用是十分广泛的，作用可遮盖全部机械设备商品的开发设计，今日为大伙儿解读一下怎样用creo建立骨架模型。

专用工具/原材料

creo5.0

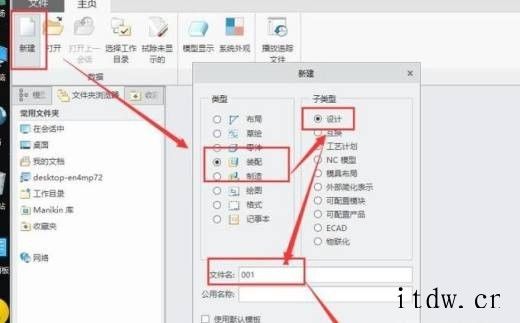

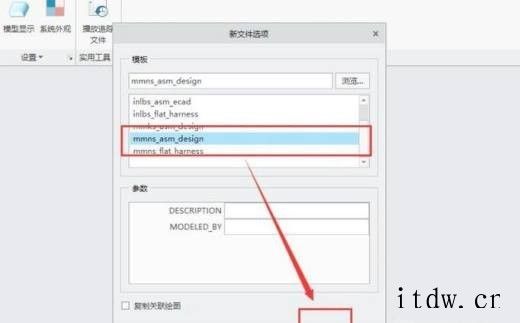

开启creo手机软件，在弹出的对话框中挑选“安装”和“设计方案”，如下图所示。

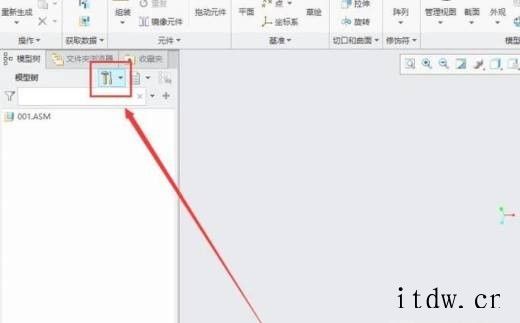

在左边的模型树中寻找“设定”功能键，如下图所示。

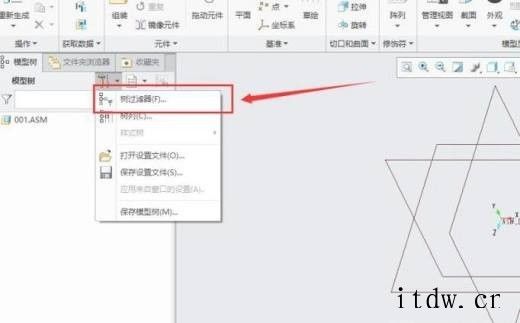

点击“设定”，挑选“树过滤装置”，如下图所示。

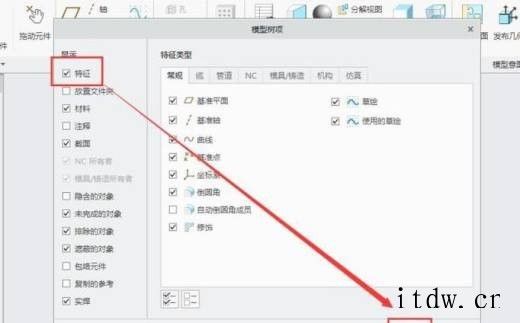

在弹出的对话框中启用“特点”，点击“明确”，如下图所示。

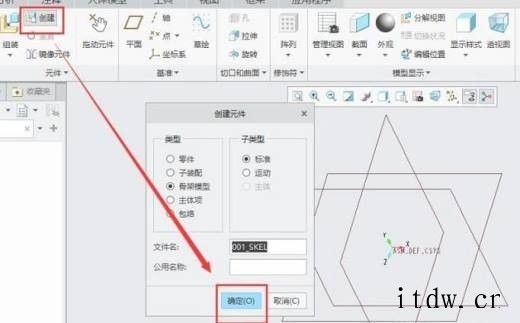

点击手机软件上边中的“建立”，在弹出的对话框中挑选“骨架模型”，点击“明确”，如下图所示。

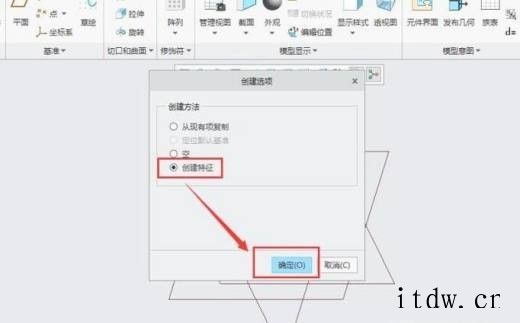

在新弹出的对话框中挑选“建立特点”，随后点击“明确”，如下图所示。

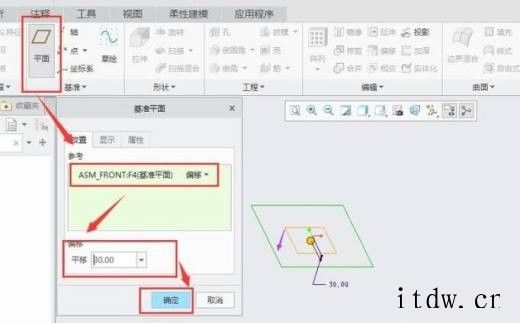

点击“平面图”功能按键，随意挑选一个平面图为基准点，在这里挑选“ASM_FORNT”为基准点，设定“偏位标值”为30，点击“明确”，如下图所示。

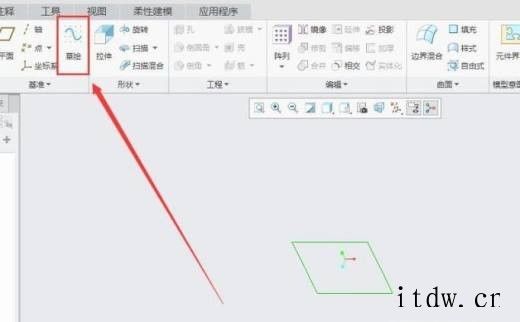

点击“草绘”功能按键，进到草绘操作面板，如下图所示。

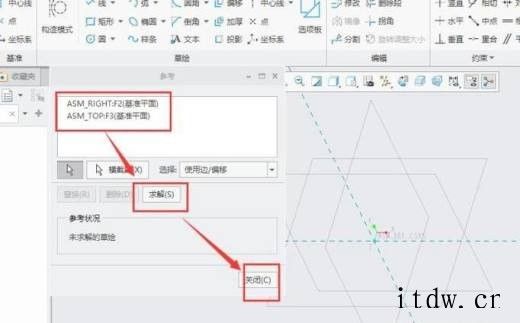

在草绘操作面板会弹出“参照”对话框，各自点击“RIGHT”和“TOP”为基准点，随后点击“求得”，最终点击“关掉”就可以，如下图所示。

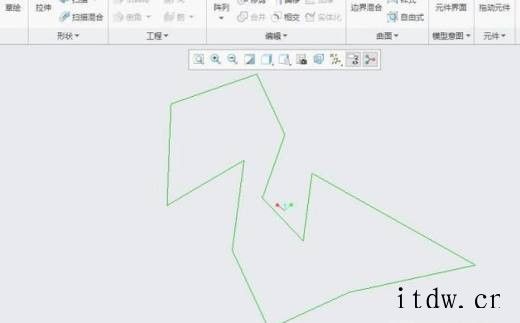

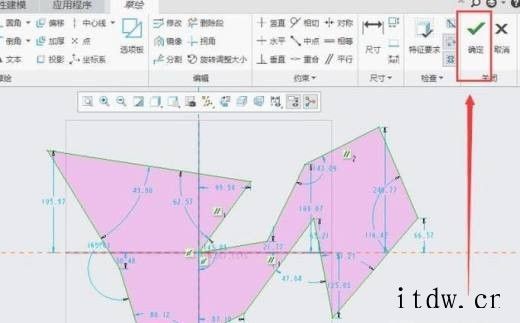

最终在草绘页面随便制作平行线，随后点击“明确”就可以进行框架的建立，如下图所示。
