null无线充电的下一步会怎么走?

3 月 29 日，小米公布了2款旗舰级智能机，一款“安卓机皇”和一款“安卓系统之星”，但实际上还有一个掩藏 BOSS 很有可能沒有被大伙儿注意到，那便是小米多线圈无线网络充电板。

四年前，iPhone在新品发布会上给了大伙儿惊鸿一瞥，适用多机器设备另外充电随便放置的“AirPower”确实造成了大伙儿很大的兴趣爱好。

可是2年以往，新项目最后小产。有专业人士称，新项目夭亡的缘故，是商品功能损耗发烫难题一拖再拖不可以处理，商品感受没法做到iPhone的总体目标。

近日小米多线圈无线网络充电板总算宣布发售，因为我在第一时间于官方网站购买一台。小米这款商品是不是仅仅“试验性”商品，或是早已完成了当时iPhone的未竟之路？根据具体感受和拆卸比照，大家来一起寻找答案。

素皮 金属材料提高层次感，质量有“米味”

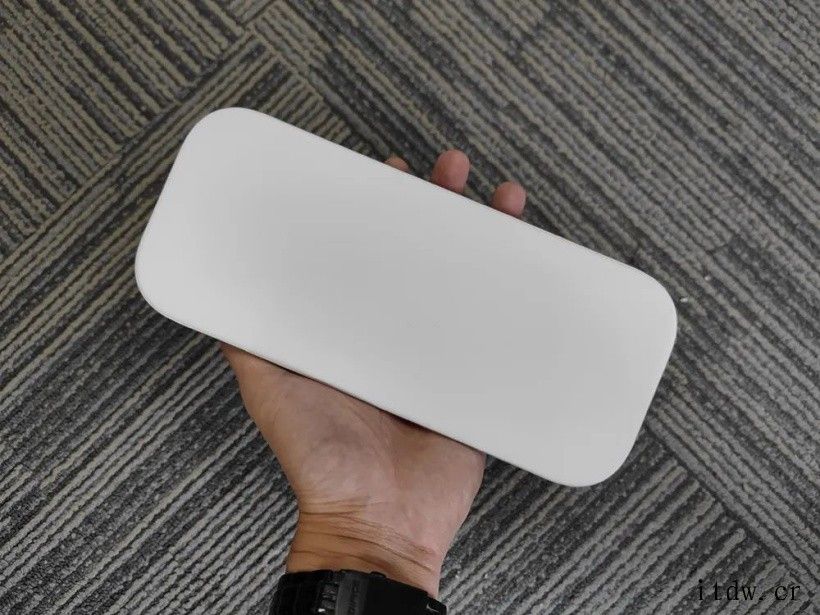

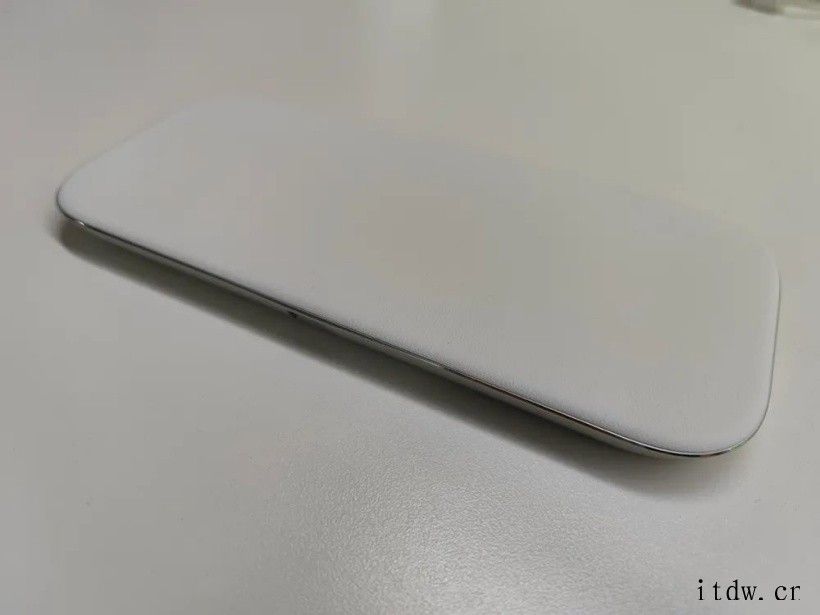

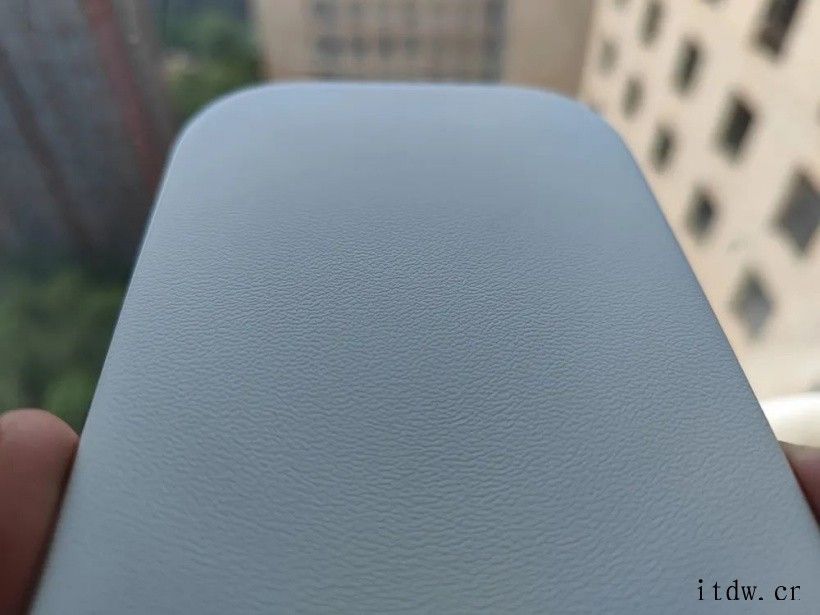

充电板总体是银白色和乳白色颜色，充电板正脸选用了类肤的素皮材料，能够 比较好的提升夹层玻璃侧板的手机上与充电板正脸的滑动摩擦力。

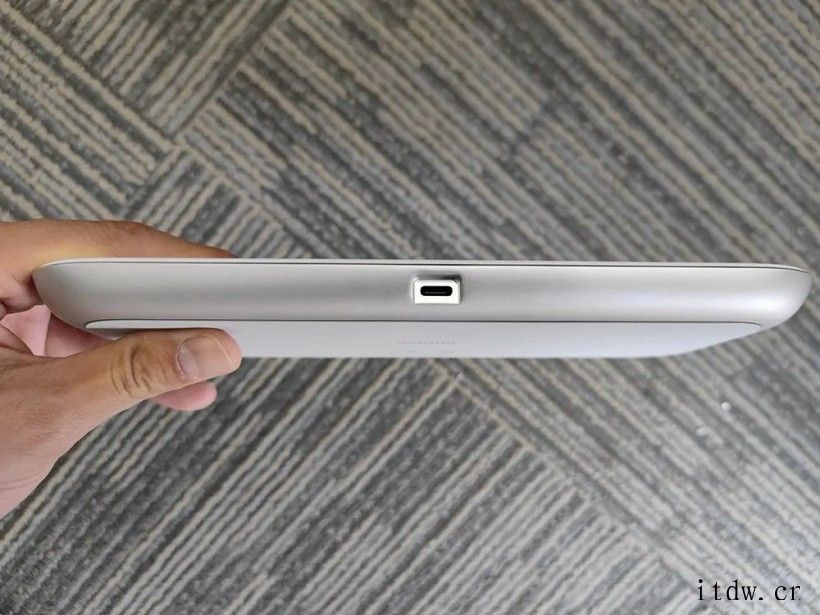

充电板底端是一个材质偏硬的皮垫，扩大与桌面上的滑动摩擦力，充电板的行为主体是金属材料中框，中框中间有一个 Type-C 充电口。

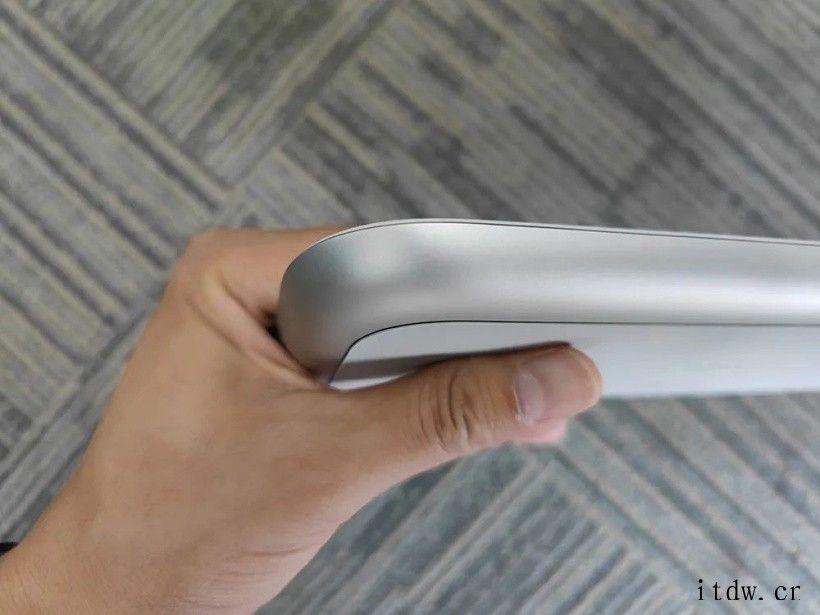

总体而言，充电板质量较为细致，外框的解决、整个机械的层次感都还不错。拿在手上，份量也较为足，大概有一瓶纯净水上下的净重。

实际上开启的一瞬间，纯白色 金属材料的配搭，就十分有小米绿色生态商品的觉得，简洁、颇具层次感，这款商品给人的第一印象或是非常好的。

随意放置都能充，多机器设备充电速率不降、温度不高

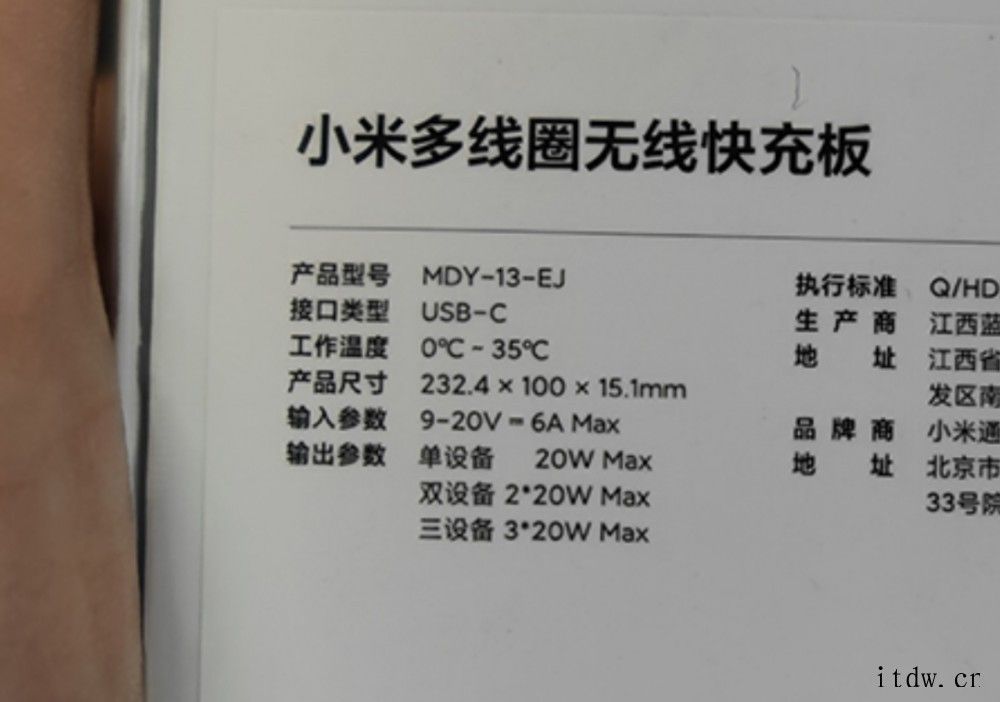

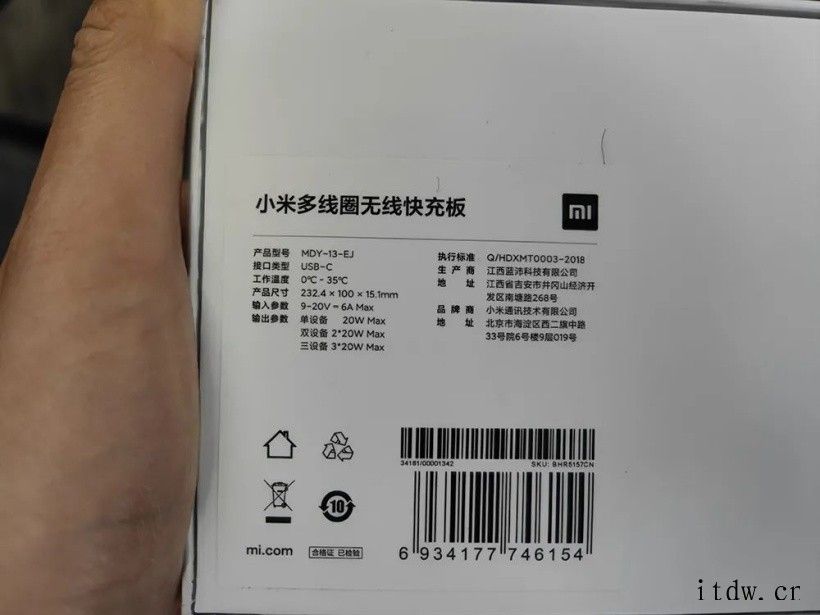

自然，即然是充电板，充电感受肯定是关键。在充电板的外包装盒子上，能够 见到键入工作电压是 9-20V，较大键入电流量是 6A，也就是较大输入功率为 120W，包裝內部确实也给了一枚 120W 充电电源插头。

在輸出端，充电板适用每台机器设备较大 20W 充电，三台机器设备较大 60W 充电，也就是每台 20W。自然，前提条件是你的手机或别的硬件配置机器设备要适用 20W 无线网络充电。

令我印像较为深的是，充电板针对手机号码位置的高感十分高，大部分随便放到充电板上，都能够开启无线网络充电，针对部位、方位的规定很低。

▲手机上以姿势放进充电板上均可开启无线网络充电

无论是单一手机上，或是两部、三台机器设备，只需并不是十分边沿的部位，都能够较为迅速的鉴别并逐渐充电。

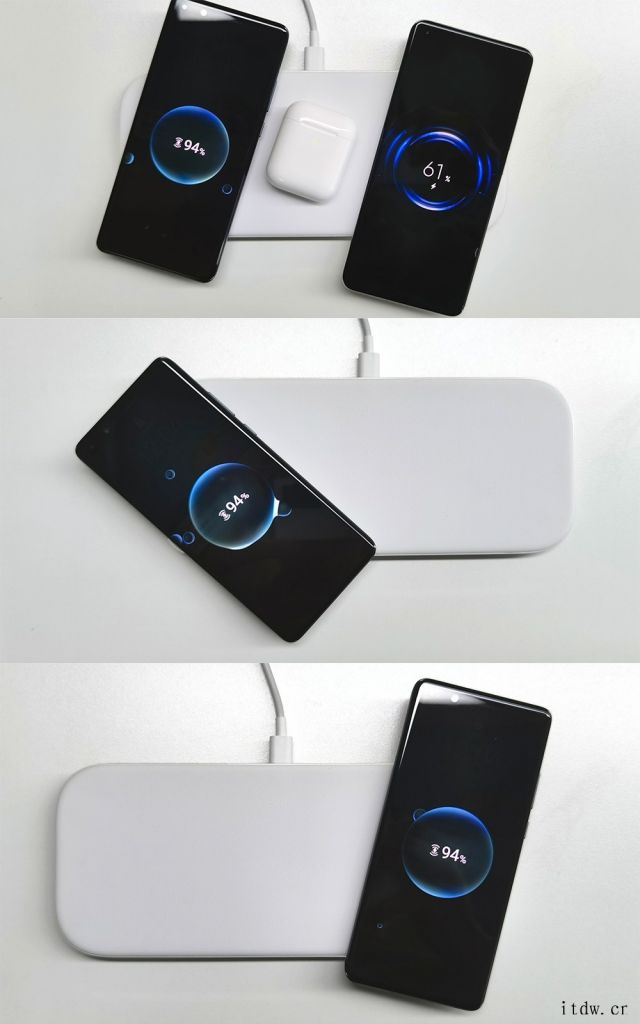

▲手机上在各种各样部位充电

现阶段三台手机上、两部手机上 一部手机耳机全是能够 一切正常开展充电的。

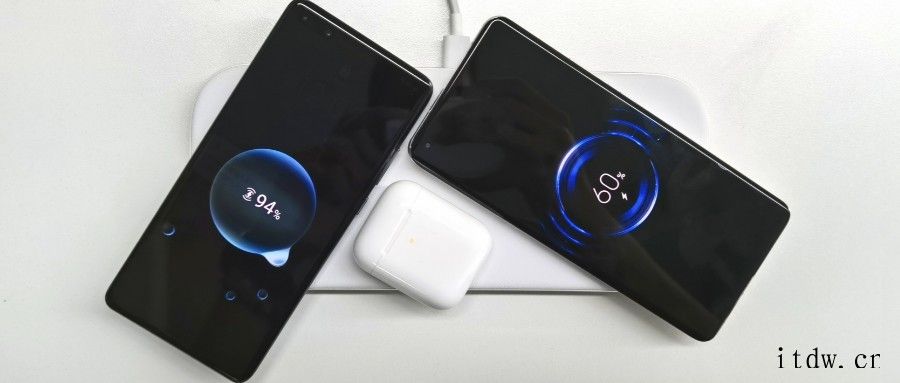

▲可适用三个机器设备另外充电

但是一些智能手环因为本身必须吸磁充电座，因而临时没法立即根据无线网络充电板充电。

在充电速率层面，针对习惯 67W 有线电视充电的我而言，无线网络充电的速率或是有一些慢，大概 10 分鐘能够 冲进 3-4% 的用电量，它是在小米自己旗舰级小米 11 Ultra 的 20W“血满”情况下。依据具体检测，充单台机器设备和几台机器设备，充电速率基本上沒有转变。

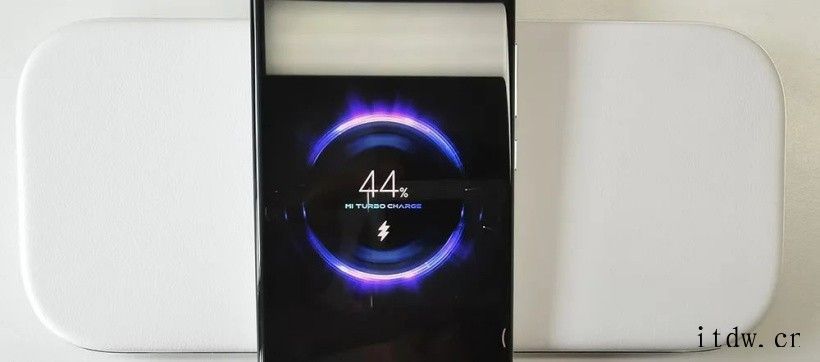

▲小米 11 Ultra 在小米多线圈无线网络充电板上开展充电

照此测算，充斥着大概必须一个半小时上下。但无线网络充电的应用情景通常是固定不动场地，例如家或是公司办公室，在这种情景中，客户针对充电速率的规定一般不高，由于机器设备能够 长期放到一个固定不动的部位。

在温度主要表现层面，给单一手机上充电时，历经了 20 分钟的充电后，充电板的温度并不高，拿手立即触碰大约仅仅“湿热”的觉得。

要了解，先前iPhone的 AirPower 新项目小产，非常大一部分缘故便是无线网络充电的高发烫没法处理，来看小米这款商品早已较为切实解决了这个问题。

给三手机另外开展充电的情况下，充电板温度有一定的上升，但即使立即拿手触碰金属材料中框或是底端，也不会觉得到发烫，只有说成湿热。

尽管无线网络充电板温度全部上升，但事实上，充电板温度仍然要远小于手机上后背的整体机身温度，检测的几个手机上，在长期无线网络充电后，手机上本身的发烫全是较为显著的。

高纯石墨、均热板、散热膏排热堆放奢华，内部构造细致度略逊iPhone

从充电板包装盒子上我们可以见到，该商品的制造商是江西省蓝沛高新科技有限责任公司，它是一家较为年青的公司，创立于 2018 年，企业的控股股东事实上是福建国资公司，应该是一家现行政策扶持的高新科技公司。

在其关键业务范围中，感应器、永磁材料元器件、充电设备、物联网技术及充电行业内商品的科研开发等都与无线网络充电板这产品高宽比有关。

新品发布会上，小米雷军就晒出了小米多线圈无线网络充电板的內部框架图，“多线圈”确实不是假话，这一个充电板中应用了 19 个无线网络充电线圈，分多层交叠排列。

再加上这一充电板在充电全过程中温度主要表现优良，免不了要我对其内部构造造成了巨大好奇心。排热及其不一样部位充电检验的难题是如何解决的呢？

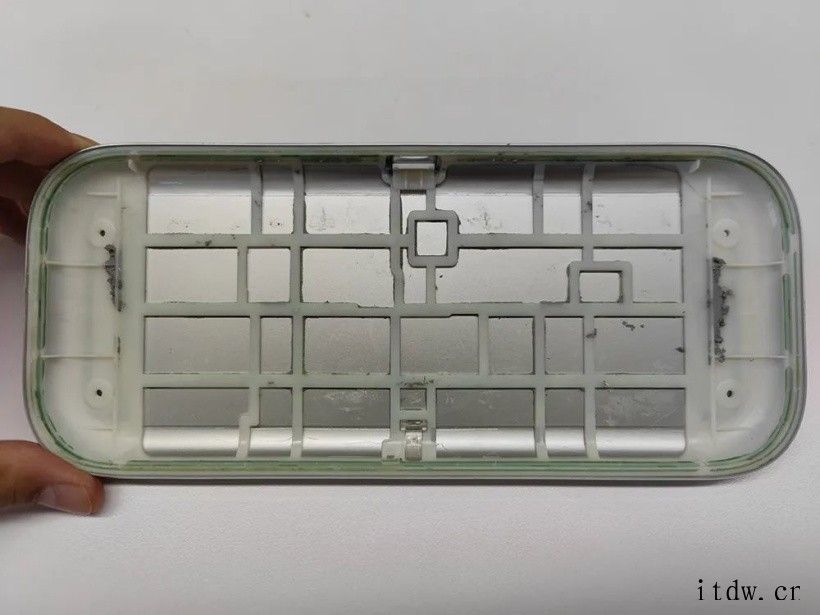

扭开充电板后背四颗掩藏在橡胶板后的螺钉，就可以轻轻松松拆卸充电板，充电板底端由铝合金型材和塑胶组成。

▲充电板底端里面

行为主体一部分，充电线圈的表层最先遮盖了一大片高纯石墨排热膜，基本上遮盖了全部的线圈，而且排热膜有很多层。

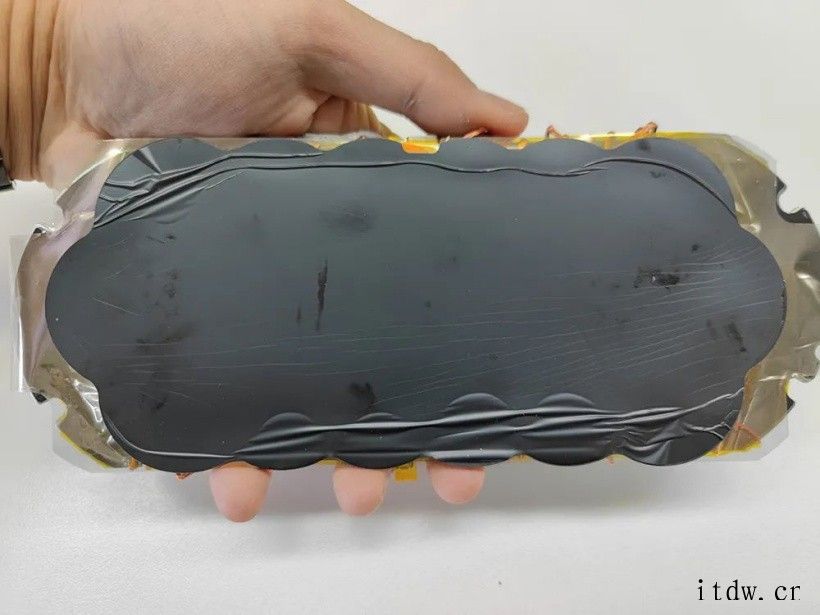

▲高纯石墨排热膜

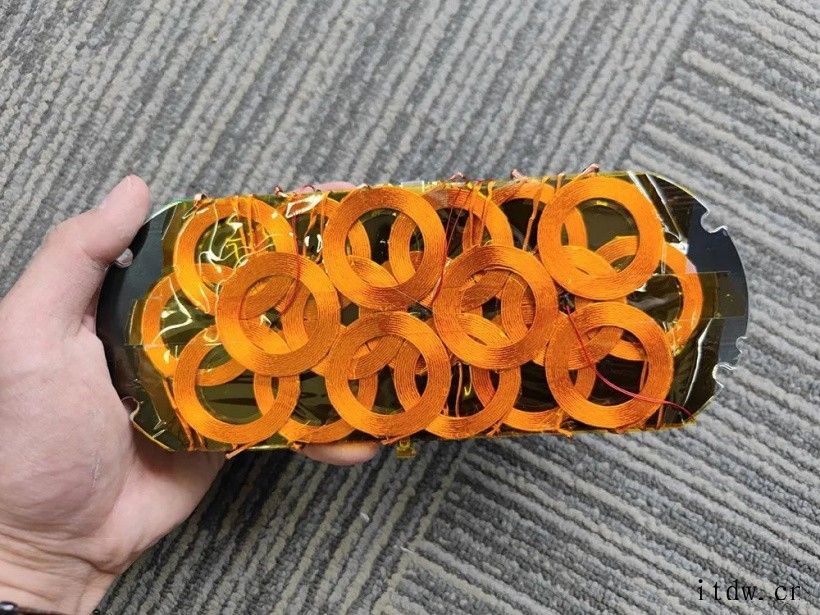

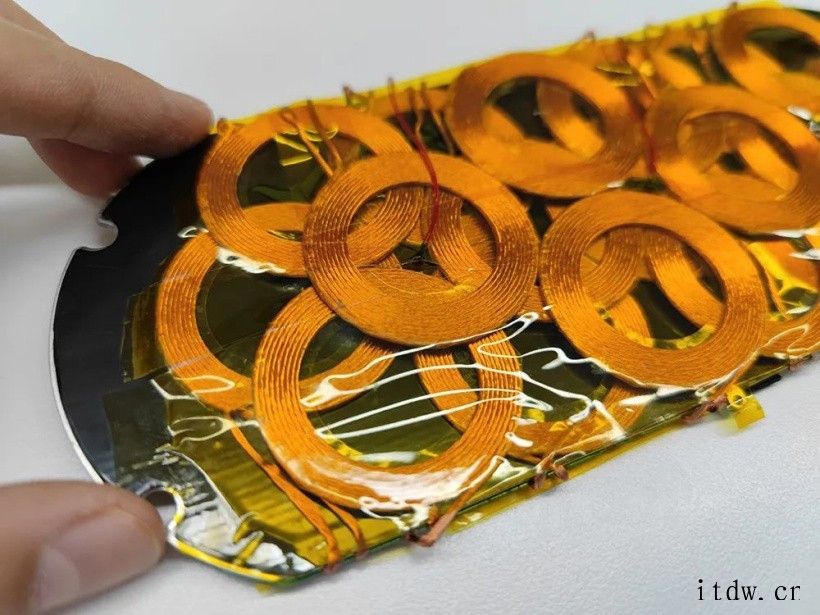

扯开正脸的高纯石墨排热膜，就可以见到充电线圈本身了，充电线圈也是分三层置放，从上至下各自为 6 个、6 个和 7 个线圈，一共 19 个。

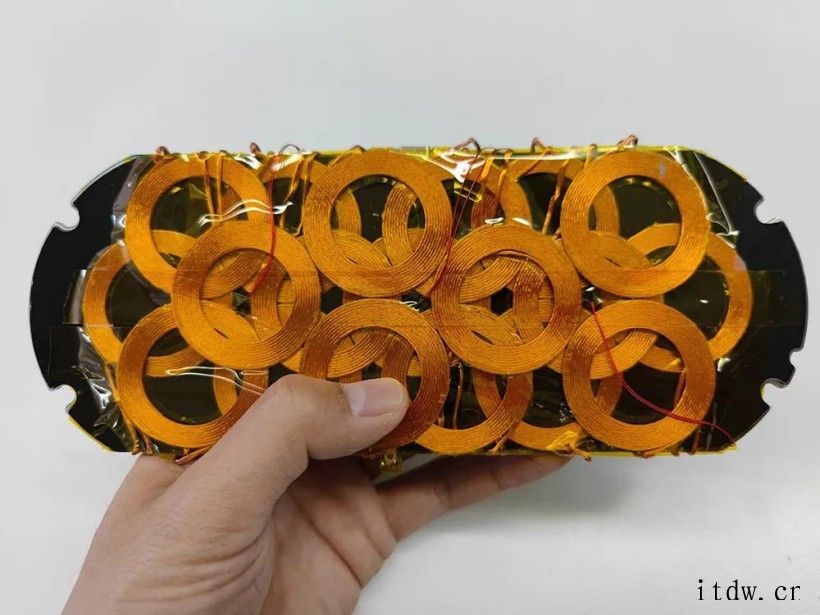

▲小米多线圈无线网络充电板的线圈组

充电线圈上边遮盖有一张淡黄色全透明塑料薄膜，材料类似胶布，线圈中间有一些相近与“aj23”的构造存有。

线圈底端遮盖着一层灰黑色纸贴，应该是高纯石墨排热纸贴，而纸贴下边有隔磁块和均热板，均热板与电脑主板触碰。

▲充电线圈下有一层灰黑色高纯石墨排热层

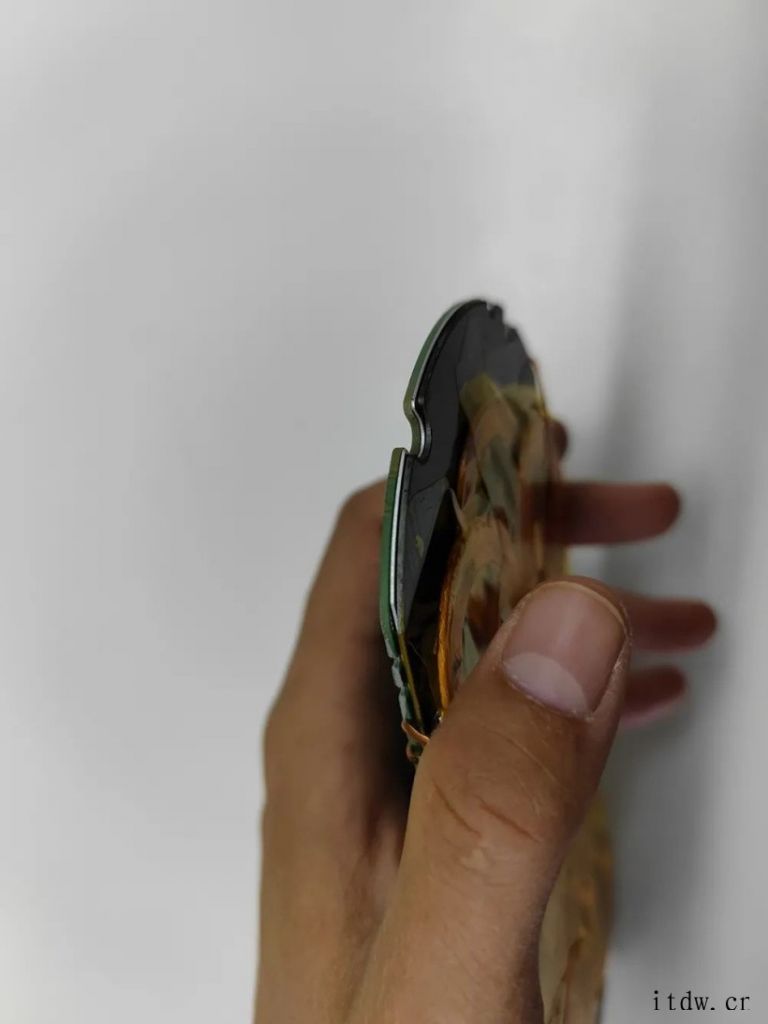

▲图上从左至右为主导板、均热板、隔磁块

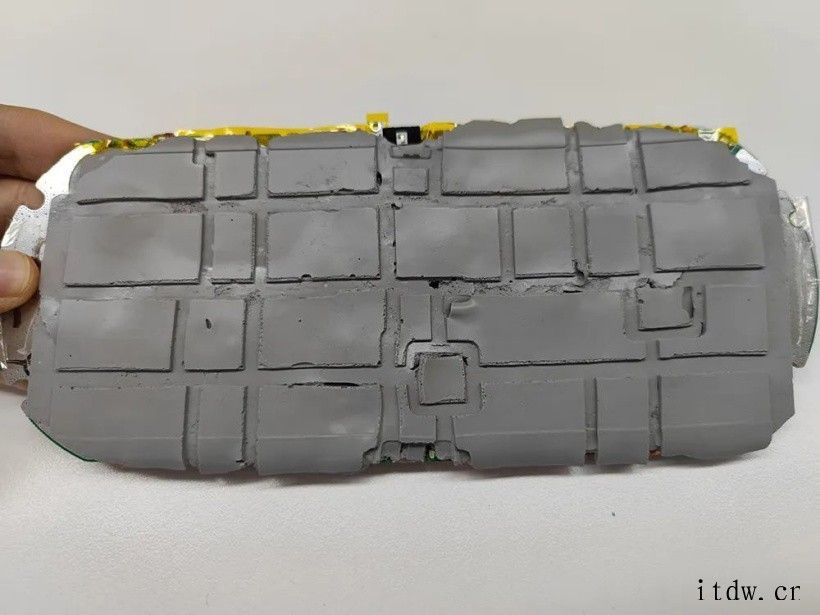

下面，看来行为主体反面的电脑主板一侧，电脑主板上遮盖的大规模的散热硅脂十分引人注意，大部分全部元器件都能够完成遮盖，而且薄厚大概有 1毫米 之上。

▲主板正脸的大规模散热硅脂

撕下这层散热膏，主板就外露了本来面目。主板上的电子器件排列较为聚集，依据业界拆卸表明，这方面主板上集成化了一枚劲芯微的无线充电 SoC 发送集成ic、19 颗 MOS 管，这 19 颗 MOS 管能够 用于转换不一样的电池充电电磁线圈。

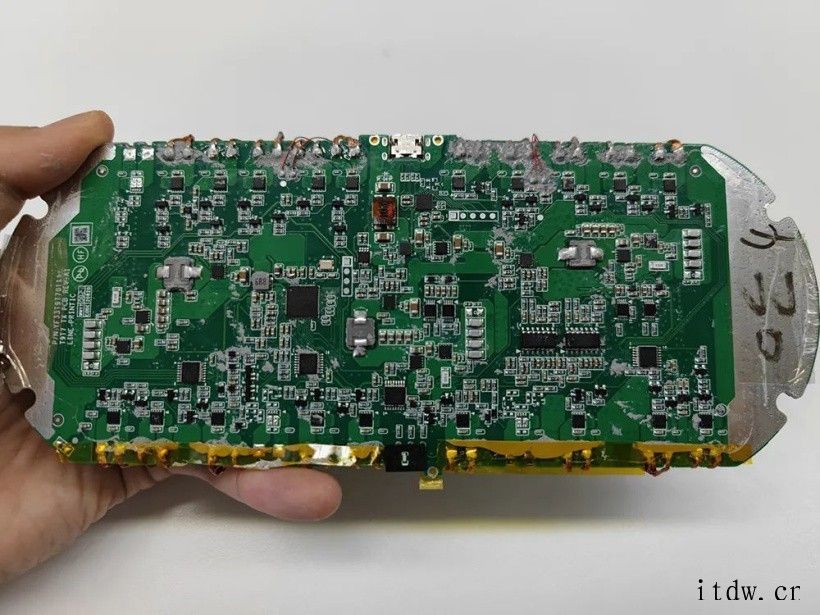

▲小米手机多电磁线圈无线充电板主板

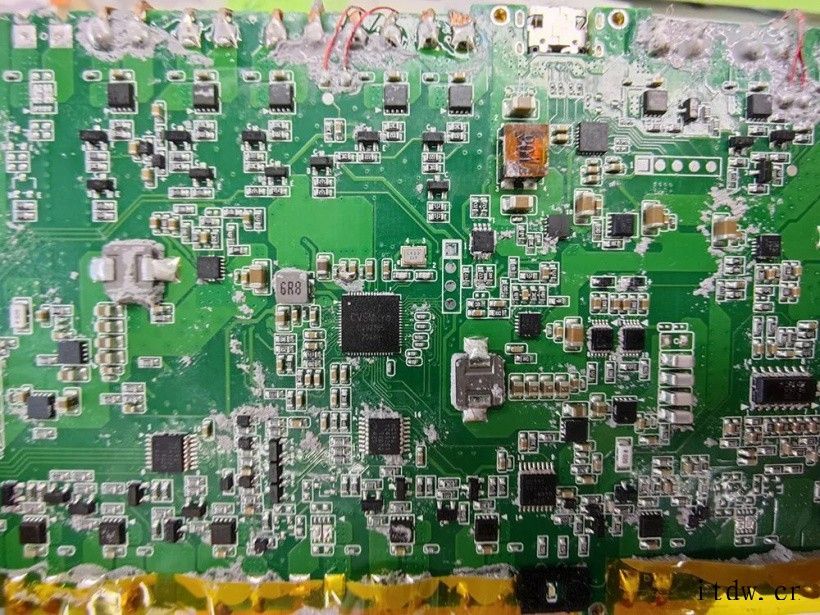

▲劲芯微的无线充电主控芯片大特写

值得一提的是，劲芯微的无线充电主控芯片先前还用以三星、Anker、AT&T 等生产商的无线充电商品中。

依据充电头网的拆卸能够 掌握到，这方面主板上还包括了力芯微的 ET9640 过电流保护 IC、赛普拉斯 CYPD3171 USB 插口 IC、思瑞浦通讯脉冲信号变换 IC 等元器件。

上年曾有疑是“AirPower”商品的“工程版”排出，艾奥科技对其开展了拆卸。但是这一工程版商品连整体机身机壳也没有，仅有包含电池充电电磁线圈、主板、排热控制模块以内的內部部件。

这一 AirPower 工程版有着 22 个无线充电电磁线圈，而且全部电磁线圈摸组根据二张相近塑胶硫化橡胶生成材料的挡板分为三层，从上至下各层各自有 7 个、7 个、8 个电磁线圈。

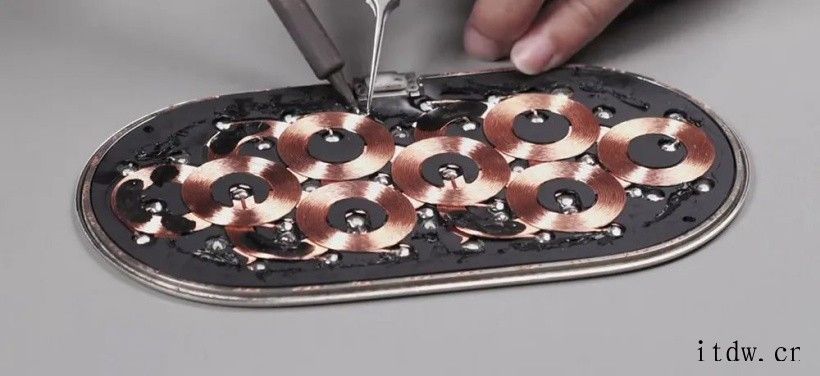

▲“iPhone AirPower 工程版”中的电池充电电磁线圈排列

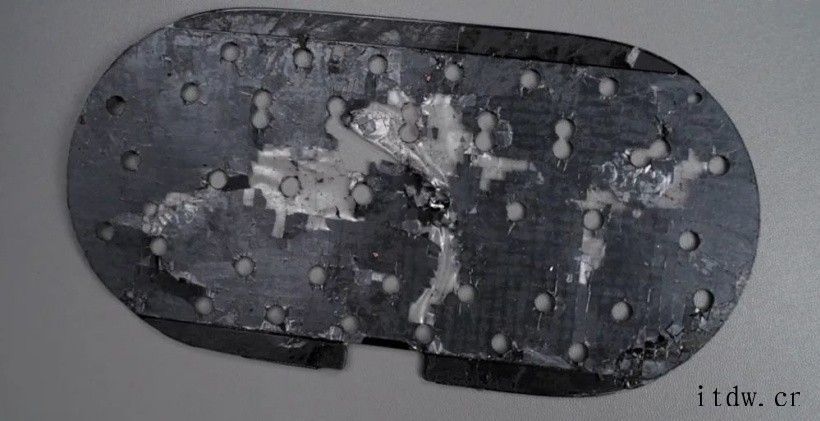

电磁线圈摸组最底端与主板触碰的一面，也有很多相近高纯石墨的排热原材料。

▲“iPhone AirPower 工程版”中相近高纯石墨的排热原材料

AirPower 工程版底端主板电子器件一侧有很多金属材料框架剪力墙，立即电焊焊接在主板上。这种金属材料能在提升构造的另外能够更好地将发热量传输出来。

附加说一句，这商品的加工工艺细致水平、电子器件排列的聚集水平都是有较强的“iPhone味”，iPhone针对加工工艺的苛刻规定可见一斑。

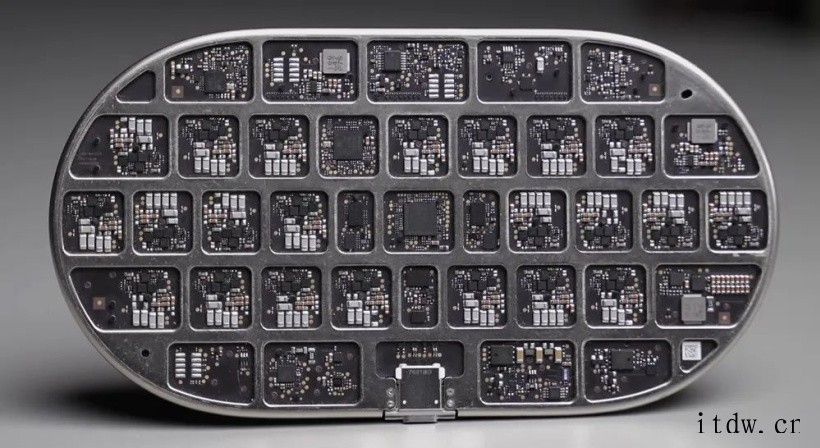

▲“iPhone AirPower 工程版”中主板电子器件一侧电焊焊接了很多金属构件

可以说，AirPower 工程版的排热规格型号并不低，但比较之下，小米手机多电磁线圈无线充电板在高纯石墨的基本上，提升了散热膏，让发烫元器件的溫度能够 立即传输到金属材料侧板上，发热量传输高效率高些。

此外小米手机还提升了一层高纯石墨排热膜立即放到了电池充电电磁线圈上端，让发热量能够更好地向外传输。

但是 AirPower 工程版在内部构造设计方案上的细致水平，依然要好于小米手机多电磁线圈无线充电板，小米手机在内部构造加工工艺上仍有提高的室内空间。

从 1 个电磁线圈到 19 个电磁线圈，从积极跟踪到自动式

实际上早在 2020 年 8 月，小米手机就公布了一款跟踪式无线充电板，根据新闻媒体对这个商品的拆卸能够 见到，那时候的跟踪式无线充电板，根据內部的定位板，机器设备能够 鉴别出手机上的部位，随后再根据电机驱动器无线充电电磁线圈沿 X 和 Y 轴挪动，最终挪动至手机号码位置，完成电池充电。

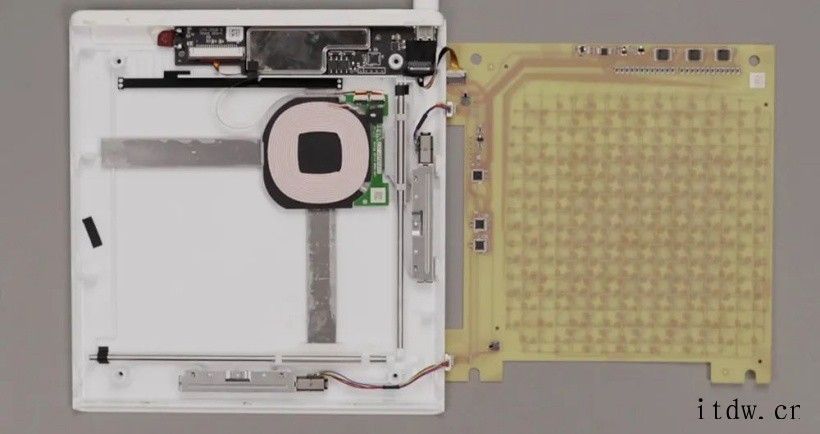

▲小米手机跟踪式无线充电板内部构造

对比一年前的商品，此次的小米手机多电磁线圈无线充电板显而易见更为完善，少了机械系统，商品的构造抗压强度提高，电池充电鉴别速率也由于不用电机驱动器电磁线圈挪动而显著提高。

自然，商品总体的成本费也随着提升 ，电池充电电磁线圈总数从 1 个提高到 19 个。但是价钱却只是提高了 100 元，从 499 元涨至 599 元。

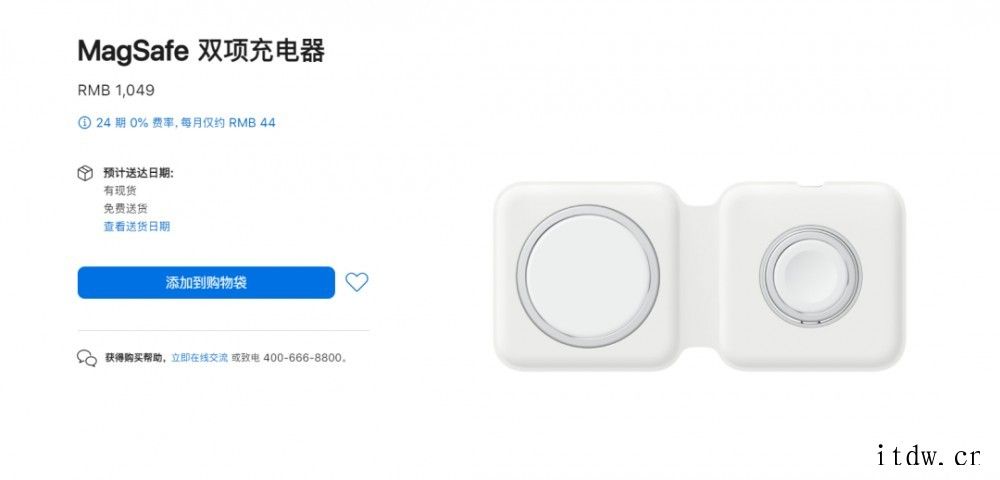

iPhone上年新发布的 MagSafe 双向充电头仅适用一部 iPhone 和一块 Apple Watch 另外开展电池充电，输出功率在 11-14W 上下，但市场价却赶到了 1049 元。

比较之下，小米手机多电磁线圈无线充电板的性价比高或是较为高的。

总结：无线充电的下一步会如何走？

自小米高电磁线圈无线充电板的具体感受和拆卸看来，这确实并不是一款“试验特性”的商品，无论是多机器设备另外电池充电的速率、方便快捷水平都具备较强易用性，而且內部排热用材、內部架构模式也展现了小米手机一定的技术水平。

智能机无线充电技术性的发展趋势迭代更新十分快速，从 iPhone 第一次带火到早已变成了全部旗舰级智能机的标准配置。无线充电输出功率也赶到了 80W，贴近乃至超过了有线电视电池充电。

但是我认为，无线充电板商品依然沒有解决“电缆线”的拘束，因而这类无线充电依然并不是严苛实际意义上的“真无线”。而且无线充电的发展趋势也必须考虑到相关法律法规的限定，包含无线充电安全性等难题。

2020年上半年度，小米手机、摩托罗拉手机、OPPO 连续公布了自己的花式电池充电展现计划方案，尽管这种计划方案都还没动能产，但毫无疑问指出了无线充电发展趋势的关键方位之一：无线充电真无线化，早已很近了。
