tcp三次握手(tcp三次握手四次挥手图解)

所谓三次握手(Three-wayHandshake)，是指树立一个TCP衔接时，需要客户端和服务器一共发送3个包。

三次握手的意图是衔接服务器指定端口，树立TCP衔接,并同步衔接两边的序列号和承认号并交流TCP窗口大小信息.在socket编程中，客户端执行connect()时。将触发三次握手。
第一次握手:
客户端发送一个TCP的SYN标志位置1的包指明客户计划衔接的服务器的端口，以及初始序号X,保存在包头的序列号(SequenceNumber)字段里。
第二次握手:
服务器发回承认包(ACK)应对。即SYN标志位和ACK标志位均为1同时，将承认序号(AcknowledgementNumber)设置为客户的ISN加1以.即X+1。
第三次握手.
客户端再次发送承认包(ACK)SYN标志位为0,ACK标志位为1.而且把服务器发来ACK的序号字段+1,放在确定字段中发送给对方.而且在数据段放写ISN的+1

tcp三次握手四次挥手图解

最开端的时分客户端和服务器都是处于CLOSED状况。主动打开衔接的为客户端，被动打开衔接的是服务器。
TCP服务器进程先创立传输操控块TCB，时间准备接受客户进程的衔接恳求，此刻服务器就进入了LISTEN（监听）状况；
TCP客户进程也是先创立传输操控块TCB，然后向服务器宣布衔接恳求报文，这是报文首部中的同部位SYN=1，一起选择一个初始序列号seq=x，此刻，TCP客户端进程进入了SYN-SENT（同步已发送状况）状况。TCP规则，SYN报文段（SYN=1的报文段）不能带着数据，但需要消耗掉一个序号。
TCP服务器收到恳求报文后，假如赞同衔接，则宣布承认报文。承认报文中应该ACK=1，SYN=1，承认号是ack=x+1，一起也要为自己初始化一个序列号seq=y，此刻，TCP服务器进程进入了SYN-RCVD（同步收到）状况。这个报文也不能带着数据，可是相同要消耗一个序号。
TCP客户进程收到承认后，还要向服务器给出承认。承认报文的ACK=1，ack=y+1，自己的序列号seq=x+1，此刻，TCP衔接树立，客户端进入ESTABLISHED（已树立衔接）状况。TCP规则，ACK报文段能够带着数据，可是假如不带着数据则不消耗序号。
当服务器收到客户端的承认后也进入ESTABLISHED状况，尔后双方就能够开端通信了。

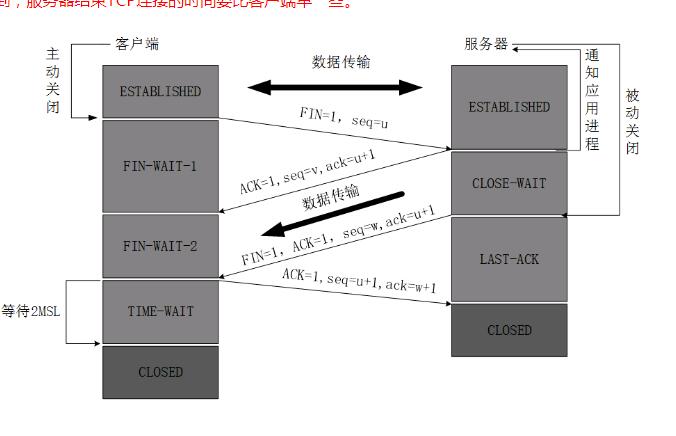

数据传输完毕后，双方都可释放连接。最开始的时候，客户端和服务器都是处于ESTABLISHED状态，然后客户端主动关闭，服务器被动关闭。
客户端进程发出连接释放报文，并且停止发送数据。释放数据报文首部，FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN-WAIT-1（终止等待1）状态。TCP规定，FIN报文段即使不携带数据，也要消耗一个序号。
服务器收到连接释放报文，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号seq=v，此时，服务端就进入了CLOSE-WAIT（关闭等待）状态。TCP服务器通知高层的应用进程，客户端向服务器的方向就释放了，这时候处于半关闭状态，即客户端已经没有数据要发送了，但是服务器若发送数据，客户端依然要接受。这个状态还要持续一段时间，也就是整个CLOSE-WAIT状态持续的时间。
客户端收到服务器的确认请求后，此时，客户端就进入FIN-WAIT-2（终止等待2）状态，等待服务器发送连接释放报文（在这之前还需要接受服务器发送的最后的数据）。
服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，FIN=1，ack=u+1，由于在半关闭状态，服务器很可能又发送了一些数据，假定此时的序列号为seq=w，此时，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认。
客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是seq=u+1，此时，客户端就进入了TIME-WAIT（时间等待）状态。注意此时TCP连接还没有释放，必须经过2??MSL（最长报文段寿命）的时间后，当客户端撤销相应的TCB后，才进入CLOSED状态。
服务器只要收到了客户端发出的确认，立即进入CLOSED状态。同样，撤销TCB后，就结束了这次的TCP连接。可以看到，服务器结束TCP连接的时间要比客户端早一些。
