有网友对如何用creo创建外螺纹？这个感兴趣,今天让我们用一篇文章来给大家解闷！
creo是如今机械行业最通用的软件之一，但其创建螺纹过程相对复杂，今天为大家讲解一下如何用creo创建外螺纹？
工具/材料
creo5.0

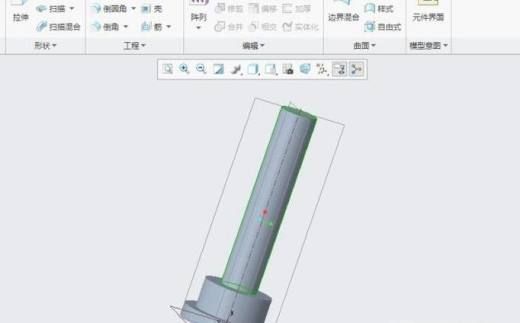

打开需要添加外螺纹的模型，如图所示。

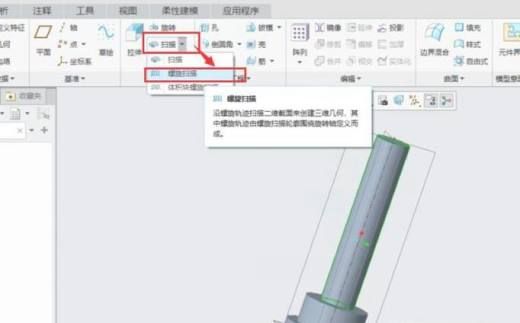

在“模型”界面，点击“扫描”功能键的下拉箭头，选择“螺旋扫描“，如图所示。

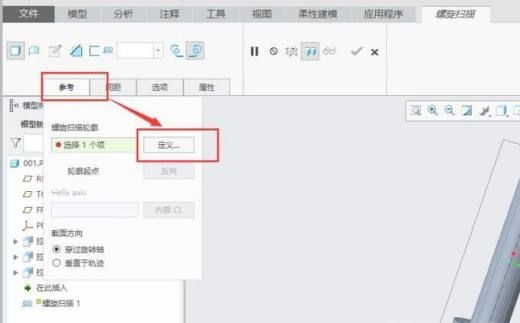

在“螺旋扫描”页面，点击“参考”，继续点击“定义”，草绘面以“FRONT”为例，点击“草绘”，如图所示。
进入草绘界面，点击“参考”，选取图示位置边作为参考，如图所示。

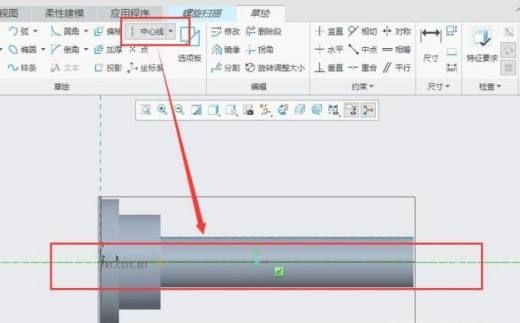

创建旋转中心线，点击“中心线”，在图示位置创建，如图所示。

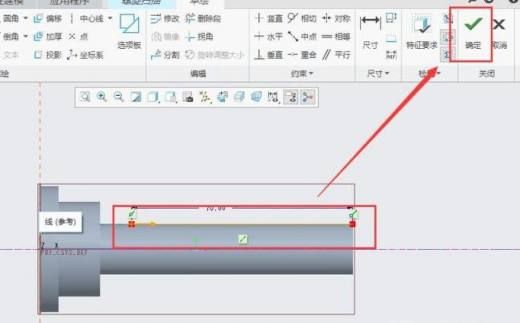

选择“直线”，创建扫描路径，设定约束，点击“确定”即可回到螺旋扫面页面，如图所示。

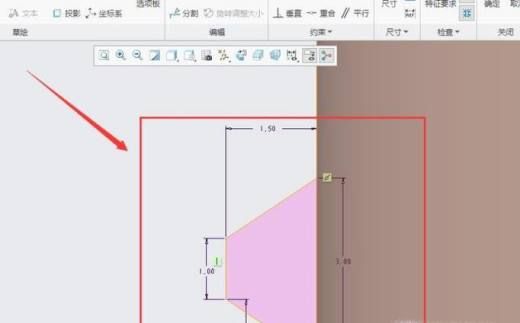

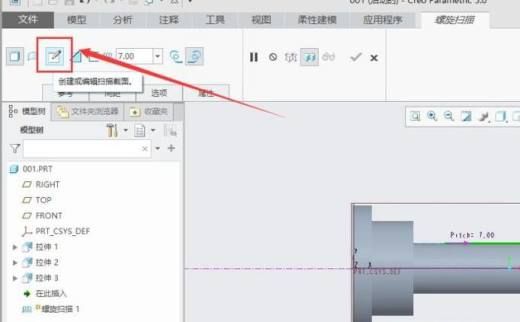

点击“创建或编辑草绘页面”，进入下一页面，绘制扫描平面，点击“确定”退出，如图所示。

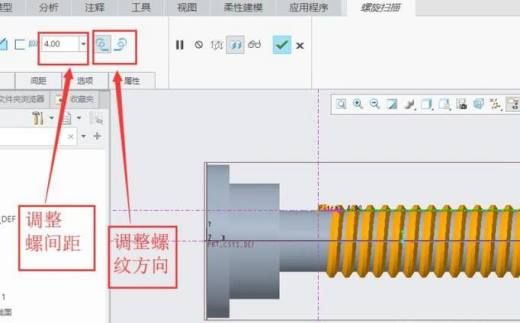

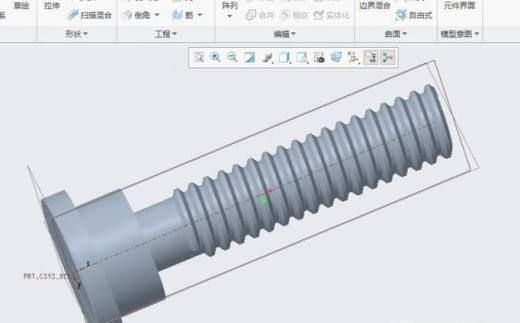

调整螺间距，螺纹方向，点击绿色对勾完成绘制，如图所示。
特别提示
以上纯属个人编写，请勿转载抄袭。
