有网友对CAD图纸如何打印出图这个感兴趣,今天让我们用一篇文章来给大家解闷!
用CAD绘制完图形以后,就该考虑打印出图的问题了。下面我就来讲讲CAD图纸如何打印出图的问题。
首先,我们打开CAD,点击“文件”,“打印”。

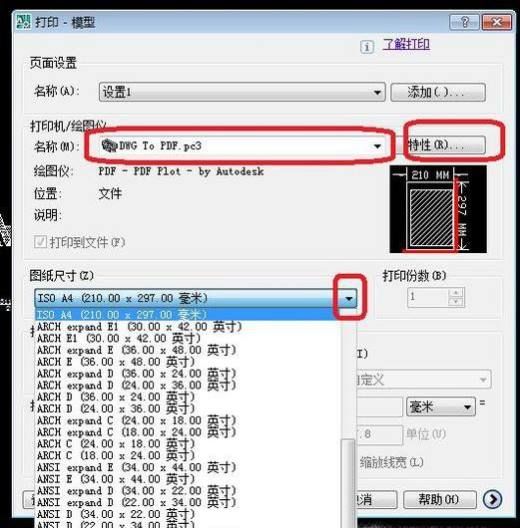

出现“打印模型”面板,我们在里面设置一下,一般我们会选择把图形输出为PDF格式再出图,所以选择打印机名称为“DWG To PDF”,然后选择合适的图纸尺寸(适应图形大小,有些图纸要1:1出图)。点击“特性”可以自定义图纸尺寸。

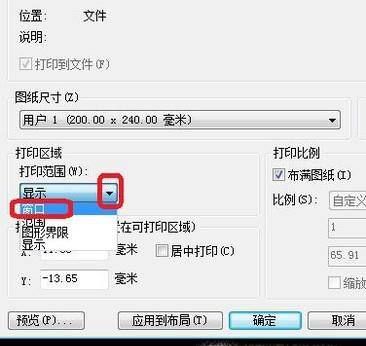

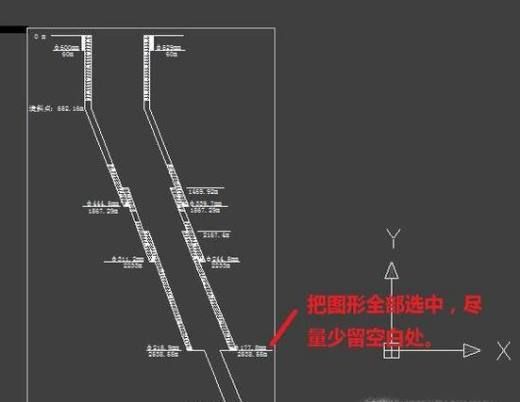

设置完图纸后,我们设置打印区域,如图所示,打印范围选择“窗口”,然后在图形中把需要打印的范围选中,一定要尽量少留空白处。

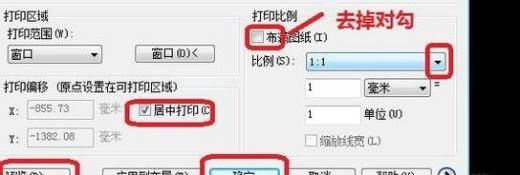

然后,再进行其他设置,比如“居中打印”、打印比例等,如图所示,根据需要进行设置。确定之前,可以先预览一下效果,没问题的话就可以点击“确定”,选择位置保存了。

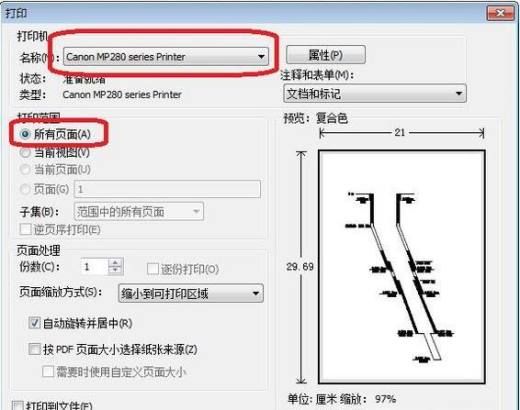

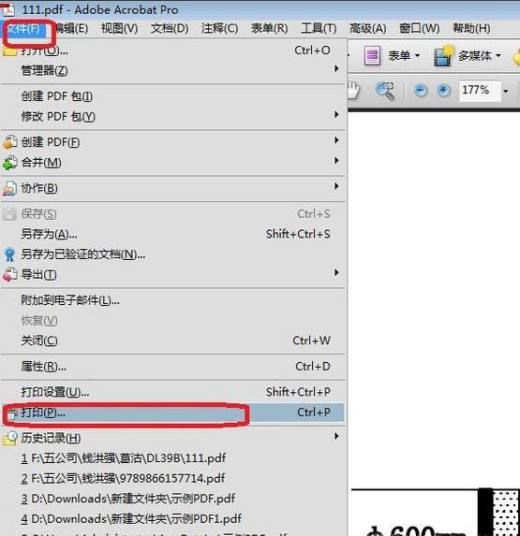

这样,我们就得到了PDF格式的图形, 打开PDF,直接点击“文件”、“打印”就可以了,因为都设置好了,所以看一下右侧的预览效果没问题,直接确定就出图了。
