能减碳的晶体管：IBM 混搭出低功耗硅基器件

3 月 11 日信息，近日，IBM 欧州研究所和洛桑联邦政府理工大学的科学研究工作人员产品研发出一种混和硅基器件。该器件融合了三五族场效晶体管和金氧上半场效晶体管的优点，可以在不一样工作电压标准下完成较低的功能损耗，将来或可用以降低信通领域的碳足迹。

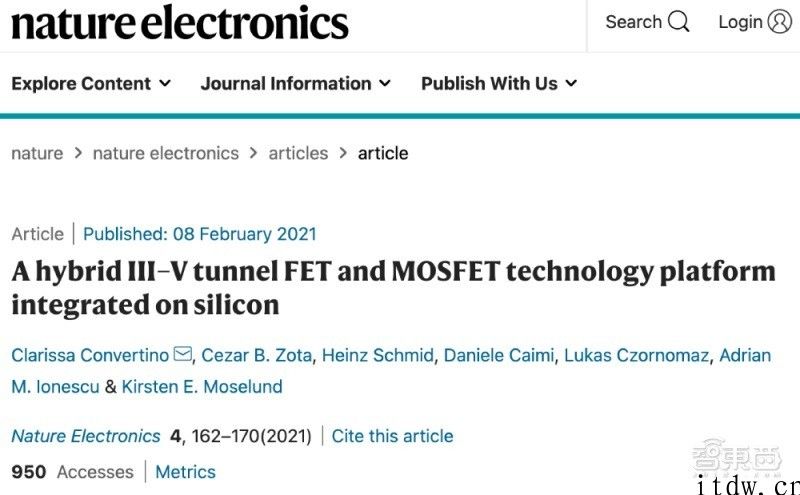

此项科学研究已发布于国际性学术刊物《自然–电子学》，毕业论文名字为《集成化在硅上的混和三五族场效晶体管和金氧上半场效晶体管技术性服务平台（A hybrid III–V tunnel FET and MOSFET technology platform integrated on silicon）》。

毕业论文连接：点击打开

一、二种场效管特性都有好坏

颠覆性创新决策了，变小晶体管的规格变成全世界半导体业一同追求的总体目标。可是，IBM 欧州研究所和洛桑联邦政府理工大学的科学研究工作人员觉得，在减缩晶体管规格之外，也有别的提高晶体管特性的方式。

科学研究工作人员注意到，氢氧化物半导体材料场效晶体管（MOSFET）和隧道施工场效晶体管（TFET）这二种晶体管，具有着 “相辅相成”的特性特性。

从总体上，MOSFET 做为运用更为普遍的晶体管之一，其关键缺点取决于耗能过高。这是由于 MOSFET 不可以在减少工作电压供货的另外限定断态泄露电流（off-state leakage current）。

比较之下，TFET 能够运用物理学隧穿（quantum mechanical tunneling）来摆脱这一缺点。在其中，在工作温度下，三五族异质结的 TFET（III–V TFET，混和三五族场效晶体管）仅需不上 60 mV 的栅极工作电压摆幅，就可使泄露电流产生量级的转变。要留意的是，虽然 TFET 功能损耗较低，其在较高的驱动器工作电压下的速率和能耗等级没法做到 MOSFET 的水准。

根据此，科学研究工作人员着眼于融合 MOSFET 和 III–V TFET，进而造就出兼顾二种场效管优点的器件。

二、第一个根据二种场效管的混和硅基器件

科学研究工作人员共享了对这个硅基混和器件的实际设计理念：在较低压水准下，TFET 出示较低的泄漏和优良的特性主要表现；（较高电压水准下）在同样规格和误差（bias）下，MOSFET 更快，并出示更强的电流量驱动器。

最后，科学研究精英团队开发设计出一款混和硅基器件。根据该器件，客户可完成混和逻辑性块，以融入不一样种类机器设备的不一样特点。

因为可以在不一样驱动器工作电压下抵达较好的功能损耗水准，这类新式器件或可用以产品研发环保节能电子设备。科学研究精英团队组员之一 Clarissa Convertino 称：“这类功耗技术性服务平台为将来环保节能电子设备刮平了路面，终极目标是降低信息内容和通讯行业的碳足迹。”

依据基本评定結果，该器件可以使 TFET 完成 42 mV dec−1 的最少阈下切线斜率（minimum subthreshold slope）、使 MOSFET 完成 62 mV dec−1 的最少亚阀值切线斜率。

Clarissa Convertino 向外国媒体 Tech Xplore 表明：“大家展现了第一个 MOSFET 和 III–V TFET 的混和技术性服务平台，（此项技术性）具备可拓展的加工工艺，适合开展规模性半导体材料生产制造。”

三、灵便融入办公环境身后技术性揭密

这款新式混和硅基器件怎样灵便融入不一样的工作中标准？依据 Tech Xplore 报导，科学研究工作人员为该器件引进了一个 “自指向的源拆换流程（self-aligned source-replacement step）”。

在该技术性服务平台上，GaAsSb 源的部位根据数据离子注入（digital etching）来明确。数据离子注入是一个在纳米技术限度除去原材料的全过程。

此外，除开单一的掩膜和外延性流程，用以开发设计新式器件的2款场效管完全一致。

Clarissa Convertino 称，科学研究精英团队还将探寻产品研发别的工作中标准下的超功耗器件。“在大家的下一步科学研究中，大家将进一步探寻软件开发平台的发展潜力以及在不一样工作中标准下的运用，比如在超低温乃至是毫开尔文情况下。”她讲到。

总结：新式器件仍待销售市场检测

追求完美更性能卓越、更功耗是半导体材料器件设计过程中永恒不变的追求完美。但伴随着颠覆性创新发展趋势，晶体管规格慢慢靠近物理学極限。

这一情况下，根据自主创新原材料、自主创新构架等各种各样方法造就出特性出色的器件，变成全世界半导体材料产学术界的勤奋方位之一。

该项科学研究根据自主创新地融合二种不一样场效管，产品研发出融入不一样工作电压标准的功耗混和器件。虽然仍待销售市场检测，该技术性亦无外乎一种取得成功的试着。
