螺纹画法详解及注意事项是什么？

有网友对螺纹画法详解及注意事项是什么？这个感兴趣,今天让我们用一篇文章来给大家解闷！

很多新手在绘画螺纹的时候都分不清楚，螺纹的画法有哪些，螺纹画法的图解是怎样的。接下来介绍一下螺纹的画法，以及螺纹画法的图解。

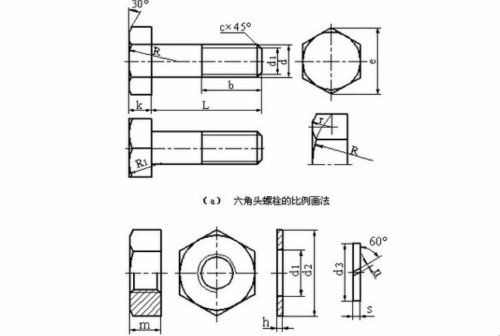

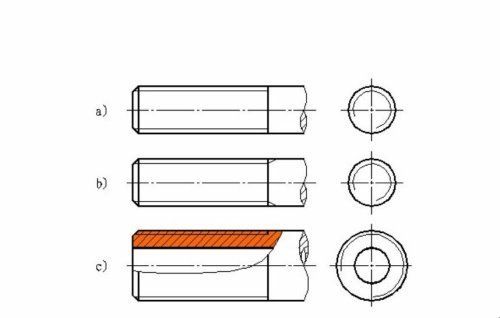

1、外螺纹。根据国家的标准规定，这种螺纹的牙顶和终止线是需要使用粗实线进行表示的。这种螺纹的牙底是需要使用细实线进行表示的。在平行视觉中，螺杆倒角的部分也需要进行绘画出来，而且垂直的时候也需要画出细节。

2、内螺纹。内螺纹主要是要看剖开的表示图，牙底使用细实线而牙顶和螺纹终止线是需要使用粗实线的。从外面看的话，这三种位置都需要使用虚线。如果是垂直的视觉图，那么就要在牙底3/4圈的位置使用细实线，其它省略不画也可以。

3、螺纹盲孔画法。不穿通螺孔在绘制的时候，是需要加深钻孔和螺纹部分的，要一一的画出来。螺纹的尾部是需要进行使用细实线来表示的，而且要将30°角画出来。这是一种为了表示螺纹孔的相贯画法。

4、内、外螺纹连接的画法。这种画法是为了表示内外连接的螺纹的画法。根据规定，这种画法需要进行各自表达清楚，各自的部分都需要刻画出来，并且能够衔接到一起。

5、非标准螺纹的画法。这种画法是绘画非标准的牙型螺纹的，在绘画的时候是有一定的要求的，会要求标注出尺寸和大小，以及螺纹的形状。

6、螺纹画法的注意事项：螺纹在绘画的时候看起来都是很相似的，有些螺纹的画法是一样的，但是设计不同。所以在绘画的时候要进行标注出来，进行区分。

以上的就是关于螺纹画法详解及注意事项是什么的内容介绍了。
