折梁内纵向钢筋有何构造要求?

现场的建筑中折筋在哪儿，折梁是经常说遇到折筋在哪儿，特别是坡屋面及其他异形结构梁等的一些工程。

折梁是框架梁的一种折筋在哪儿，其夹角一般小于160°，可由一跨或多跨组成，折梁在折点处可以有支座也可以无支座。

折梁在其折点处的配筋具有特殊要求的。因为折梁在竖向荷载作用下，下部纵向钢筋受拉，折梁下部弯折角度较小时，会使下部砼崩落而产生破坏。

总的原则是，上部纵向钢筋应在弯折处贯通配置，不得截断。下部纵向钢筋在弯折处截断，分别斜向上伸入梁上部受压区并满足锚固长度，在弯折处按计算配置箍筋。

具体可有以下两种做法:

1、梁下部钢筋在弯折处截断，并向远端延伸，其总的锚固长度为la,当为抗震设计的框架梁为LaE。根据计算需要配置的箍筋范围，布置时应为弯折点每侧等距离布置。

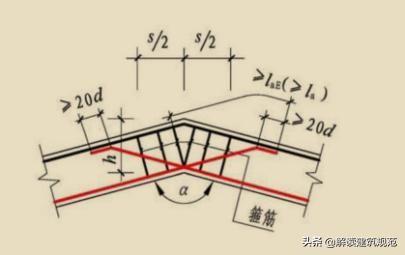

2、采用内折角处设置角托时，梁下部纵向钢筋及附加纵向钢筋的构造做法如下图。箍筋和托筋是根据计算配置折筋在哪儿；托筋和梁下部筋满足锚固长度la,当为抗震设计的框架梁为LaE折筋在哪儿；折角处配置至少三道间距为50mm加强箍筋。

施工时也定要注意，折梁的内折角处配置的箍筋，不是按常规梁的构造要求配置的，应设计院根据内力计算配置。所以在施工图设计文件中，会注明该处箍筋的直径、肢数、间距及配置范围等。
