主板跳线在哪的简单介绍

大家好主板跳线在哪，我是小匠。众所周知主板是承载硬件的核心，作为与各个硬件相连的载体，了解其接口就很重要，懂了接口，那么组装电脑就不是什么难事了。今天小匠·就给大家分享一下主板上的接口小知识。

背部接口

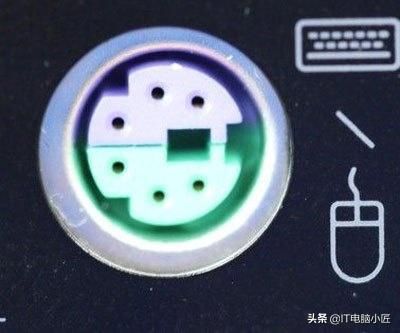

PS/2键鼠接口

这是一个非常老的设备接口，圆孔，彩色，很好辨认，如果是一种颜色，就说明只能插鼠标或者键盘，接口颜色必须对应才能用。如果是两种颜色，那么说明鼠标和键盘都可以插。这种接口不支持热插拔，很容易损坏硬件。

USB接口

USB接口非常简单了，就不用多介绍了吧。现在的主板USB接口一般配备两种规格，黑色USB2.0和蓝色USB3.0，有些还有红色USB3.1。

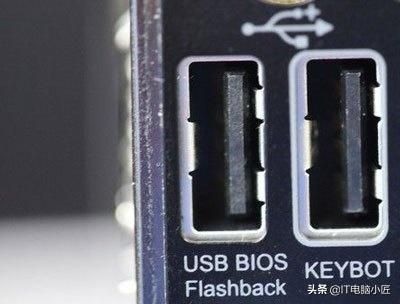

有些USB接口上会写有一些注明，比如“USB BIOS Flashback”，就是可以插入U盘用来刷BIOS的。

此外还有特殊的USB接口，USB Type-C和USB Type-B，USB Type-B常见于显示器HUB，有些打印机等输入输出设备也会有这种接口。

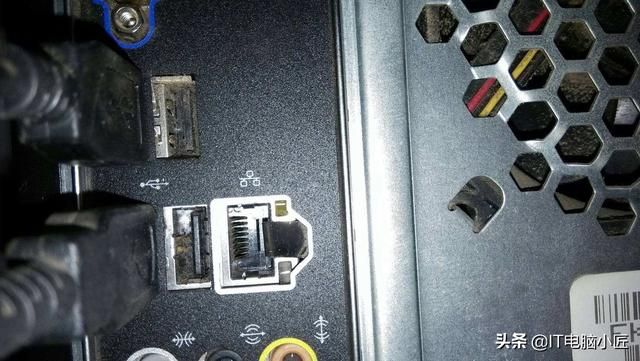

网线接口

这个也是不需要多介绍的，常见的就是RJ45网口，上面有两个灯，可以判断是否接上以及是否连上网络，一般没有特殊的颜色，但是有些主板可能会用红色或者蓝色来作为千兆网卡的标识。

天线接口

目前多数主板不带WiFi模块，但是有些主板会预留一种天线接口，专门用来连接外置WiFi天线准备的，这种主板可以安装无线网卡，然后在安装外置WiFi天线。

音频接口

主板背部的小圆孔就是连接音频设备的，相信大家也都很了解，音频类的接口一般还有光纤接口，比如下图的方形的光纤接口，REAR是5.1或7.1声道的后置环绕左右声道接口，C/SUB为5.1或7.1多声道音箱的中置声道和低音声道。MIC IN就是麦克风接口，LINE OUT就是主声道输出，LINE IN就是音频输入。简单来说麦克风一般粉色，耳机或音箱一般插浅绿色。

视频接口

现在主流的接口有模拟信号的VGA，数字信号的DVI/HDMI/DP，VGA和DVI接口只能传输画面，而HDMI和DP接口还可以传输声音。

按钮

有些主板背部会有一些特殊按钮，比如刷BIOS的按钮，按下后会自动进入刷BIOS的界面，还有清除CMOS的按钮，功能和抠电池一样，只不过比较方便。

板上接口

CPU插槽

Intel和AMD处理器的插槽是不一样的，所以处理器不同，主板无法兼容。

CPU供电

CPU供电一般由8pin接口提供，如果是高端处理器或者超频，那么还需要额外的4pin供电。

主板供电

主板大多数是20+4pin供电，很容找到，一个有24个插孔的接口就是了。

内存插槽

内存插槽很好认，通常有4或2个，一般会在防呆接口的地方标注工作电压，比如1.2V、1.5V等等。

PCI-E插槽

PCI-E插槽是用来扩展硬件的，一般就是插显卡，PCI-E插槽是直接与CPU对接，所以速度和带宽非常高。

我们经常看到X16PCI-E或者X8 PCI-E等参数，这个意思就是代表几条PCI总线，X16就是16条PCI总线同时传输数据。

多数主板至少有一条X16的PCI-E接口，用来安装独立显卡。

有些固态硬盘也可以使用PCI-E插槽，还有声卡、USB转接或网卡等等。

怎么看PCI-E接口是X几呢主板跳线在哪？正面看其实很麻烦，背后看引脚一目了然，如下图。

SATA接口

最常见的硬盘接口，如下图所示，中间的小块有一个弯，这就是SATA接口。大多数硬盘不管机械还是固态一般都用这个接口。

M.2接口

M.2接口是一种比较新的硬盘接口，传输速度更快，带宽更大，笔记本有固态硬盘的话一般都是用M.2接口，因为可以省下很多空间。M.2接口不想其他接口，是横着插的，在不远的地方都会有螺丝孔，用来固定硬盘。

PCI-E额外供电

如果使用多显卡交火，主板一般供电不足，支持多显卡的主板会提供一个额外供电接口。

RGB灯效

如果要装灯带，有些主板就有提供这样的接口，上面会写RGB，很好认。

除了上面所述的接口外，还有机箱跳线接口，这里不多说，此前介绍过，大家可以看什么叫主板跳线？主板接线有那么难吗？可以看一下下面这张图的详细说明。
