异构芯片复杂性骤然增加 100 几倍，未知量上亿次

雷锋网按，对映异构集成化是芯片行业发展的方位，但对映异构产生的设计复杂性增加千倍。另外，小芯片的优秀封装也还遭遇不明的挑戰。也有，顶层的手机软件复杂性也是迫不得已处理的难题。芯片领域遭遇的指数级的复杂性增加，必须包含 EDA 专用工具、芯片设计企业、IP 经销商、代工企业的产业链提升合作，一同应对，这也是时下十年芯片领域必须解决的挑戰。

将大量不一样类型的CPU和储存器集成化在一颗芯片或封装在一起会造成芯片设计复杂性的大幅度升高。

有充足的原因将大量芯片集成化到 SoC 或开展优秀封装，这增加了芯片的作用，能够进一步提高特性和降低功耗，仅根据缩微晶体三极管难以达到。可是，不管每个部件有多小，他们都必须占有室内空间。事实上，最优秀的平面图芯片超出规格限定并不少见，将不一样的芯片“手术缝合”在一起以出示大量的室内空间。

▲照片来源于 hpcwire

对映异构芯片复杂性指数级增加

但各种各样作用的元器件封装在一起也巨大地增加了机器设备的复杂性。清除因为更高的芯片总面积或封装产生的多芯片间的复杂性增加及其各种各样难题，正变成一个极大的挑戰。

以往，芯片包含CPU，片内和片外存储器及其 I/O。如今，一个 SoC 很有可能包含多核 CPU、GPU、FPGA、eFPGA 和别的专用型网络加速器，及其 MCU、DSP 和 NPU 的集成化。还很有可能有多种类型运行内存和储存，例如 DRAM、MRAM、SRAM 和闪存芯片。还会继续有多种多样 I/O，一些用以短路线通讯，一些用以中长距离和远程控制通讯，每一个 I/O 具备不一样的頻率和数据信号防护规定。

更槽糕的是，这种设计对于特殊销售市场和运用开展了订制。两年前，绝大部分芯片是为电子计算机或智能机设计，那时候工程项目精英团队才可以处理每一个机器设备中的不正确，并处理这种设计中的大部分不明难题。但现如今状况早已不一样，优秀的芯片是为更高的系统软件（比如车辆或特殊的云计算技术实际操作）设计，新的交互技术还未被彻底了解。

全部的大中型 EDA 经销商对这种难题的量化分析方法都不一样，但发展趋势是类似的。不管他们怎样切分数据信息，每一种方式都表明出复杂性的大幅度升高，結果产生了大量潜在性的难题。

比如，工程项目模拟仿真软件和服务供应商 Ansys 主要科学研究未知量，从 2000 年的 0.1毫米² 裸片上大概 70 万只未知量，到 2020 年 2毫米² 的裸片未知量增加到 950 万只，而2020年 30mm²（1.18 英尺 ²）的裸片则做到 1.02 亿次未知量（参照图 1）。

“IC 设计最好是依据其工作中的系统软件自然环境开展设计，”Ansys 负责人 Rich Goldman 说。“大家一直做的是芯片设计，随后紧紧围绕它搭建系统软件。但系统软件企业会先设计系统软件，随后再设计芯片。因而，如今更必须在全部系统软件自然环境中仿真模拟芯片。”

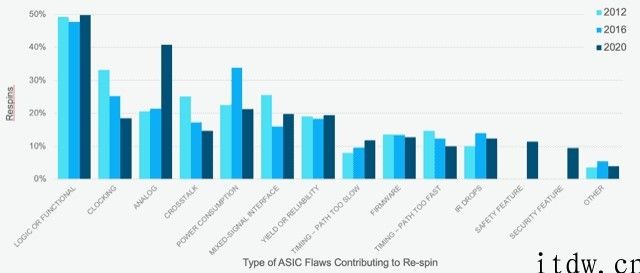

▲图 1：未知量随時间增加，而且伴随着尺寸和复杂性的增加而增加。来源于：Ansys

Synopsys 应用不一样的数据信息强调相近的难题。它注重了异构计算设计的复杂性，过去两年中，这类复杂性已提高了 100 倍之上（参照图 2）。

“如果你想起机器设备的来源于，会获得一条 CV（电容器 – 工作电压）曲线图，一条 IV（电流量 – 工作电压）曲线图，而且能够对机器设备开展预测分析的实体模型。”Synopsys 企业工程项目高级副总裁 Aveek Sarkar 讲到，“对全部这种主要参数开展模型越来越愈来愈繁杂。有顾客问大家，’ 你确实必须应用该实体模型吗？或是能够调节，由于每一个实体模型都内嵌了过多的维护？’以往，我们可以留余地，但如今不可以。那麼，能够将一些用以建立实体模型的数据信息用以上下游，随后从那边逐渐吗？’”

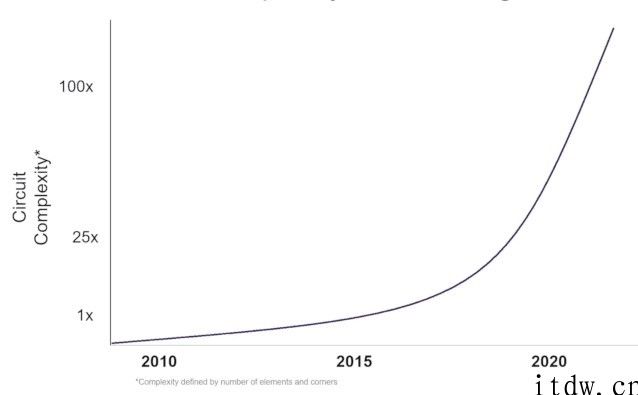

▲图 2：异构计算产生的复杂性增加。来源于：Synopsys

从可塑性的视角看来，西门子PLC EDA 强调了相近的发展趋势，尤其是由于数字集成电路（见图 3）。特别注意的是，因为芯片中仿真模拟 / 混和数据信号的总数持续增加，尤其是电力工程电子产品和感应器。

西门子PLC EDA 认证首席科学家 Harry Foster 表明：“已经产生的事儿是，该领域已经再次向先进半导体连接点演变，在这类状况下，难以对可塑性开展模型。最重要的是，这种实体模型伴随着步骤的发展趋势演变。有很多加工工艺角必须认证。可是，更有意思的发展趋势是，伴随着繁杂混和数据信号设计的增加，不管选用哪种连接点，芯片企业尝试提升芯片总面积，包含仿真模拟元器件。”

▲图 3：随时间流逝，因为仿真模拟而造成的顶峰非常大。来源于：威尔逊科学研究工作组 / 西门子PLC EDA

在三个层面上开展拓展会增加另一个层级的复杂性。构架早已发生了转变，便于可以将大量的测算作用集成化到一个封装中，而不是在一个裸片上，但这增加了复杂性（请参照图 4）。

虽然能够将全部作用集成化到一个裸片或将好几个裸片封装在一起，但应用插进器或某类种类的桥将他们联接在一起的速率更快。之前，这类方式会产生特性和功能损耗的损害，可是应用较粗的管路开展三维平面布置图能够减少数据信号传送需要的间距，进而降低工作电压。

“到超过颠覆性创新的时期代表着芯片步骤中还必须大量专用工具。”Cadence Custom IC＆PCB Group 产品经营单位负责人 John Park 说，“尤其是，高层整体规划必须好几个系统软件级（多小芯片）分析工具。这种专用工具是 SoC 设计工作人员的新专用工具，步骤比过去任何时刻都更为繁杂。”

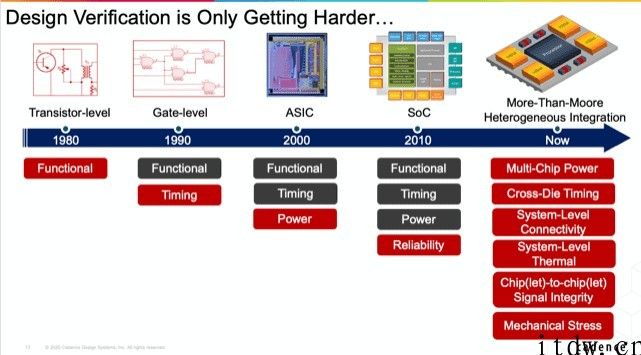

▲图 4：高級封装中的认证挑戰。来源于：Cadence

如何解决复杂性难题？

在对于特殊运用或销售市场订制的优秀芯片或高級封装中，基本上必须一次性解决复杂性。所产生的转变是，在其中很多芯片设计不会再以十亿个为企业生产制造芯片。即便是衍化芯片，看上去也很有可能与初始构架有非常大不一样。

针对开发设计这种芯片的系统供应商，成本费遍布在全部系统软件开发中，而且在一些状况下，能够按经营成本摊销费。因而，针对大中型云计算技术营运商来讲，提升 特性和降低功耗能够降低需要的网络服务器声卡机架数，从而危害大数据中心的房产及其为这种电子计算机供电系统和制冷的成本费。

针对车辆设计，优秀的 AI 芯片可用以好几个产品系列，最少在理论上可用以好几个版本号。

殊不知，简单化开发设计全过程和减少芯片整体成本费的工作压力不断存有，单独优秀芯片的成本费很有可能达到数亿美元。因此，EDA 专用工具经销商一直在勤奋明确在不一样竖直销售市场或具体应用时的疑难问题。这在其中的很多工作中全是紧紧围绕早已存有的规范及其已经开发设计的新标准开展。

“必须考虑到好多个层面，比如保证 顾客应用的是恰当版本号的 IP。“Arteris IP 老总兼CEO K. Charles Janac 表明，“强制性 IP-XACT 设定主要参数是为了更好地使 IP 控制模块能够进到 SoC，也有供货管理工作。很多企业有不一样的经销商，包含合理布局企业，设计企业和代工企业。假如全部供应链管理全是 IP-XACT，那麼它将越来越十分顺利。另外，芯片中包括领跑加工工艺和完善加工工艺的芯片。因而，根据与 NoC 兼容的芯片相互连接，及其 IP-XACT 配备出入口端口号，能够应用小芯片的系统软件级封装简单化。”

挑戰取决于如何把全部这种精彩片段结合在一起变成一个高端的抽象性，随后开展深层次发掘，随后在更高端上开展剖析。它是以往两年很多大中型 EDA 企业集中注意力处理的难题。EDA 经销商一直在提升 其专用工具和机器设备的速率和容积，包含运用对映异构服务平台来加快步骤，有时候还与深度学习紧密结合。

除此之外，全部关键 EDA 专用工具经销商都是在必须极端化计算水平（比如在认证或调节期内）的状况下运用云。結果是，与以往对比，仿真模拟、模拟仿真和原形设计具备更高的拓展室内空间，而且点专用工具与更高級其他服务平台间的集成化更为密切。

怎样完成数据类型规范化促使产业链协作？

在日益繁杂的设计全过程中，一项新的挑戰是不一样的数据类型。多芯片和信息系统集成会在全部设计生产制造步骤中转化成大量数据信息，但并不是全部数据信息都能被不一样的专用工具所了解。可以统一这种数据信息将使步骤更简易。

“必须规范化数据类型，便于可以在手机模拟器中间互换信息内容，进而容许应用通用性插口来剖析数据类型。”Fraunhofer IIS 响应式自动化控制部设计方法学部门负责人 Roland Jancke 表明 。“假如全部构件都用规范化插口，那麼他们合作的机遇就高些，这针对开发设计自身和开发设计全过程全是有益。在设计商品以前，大家务必从构件中搭建实体模型，假如这种实体模型能够组成在一起，而且还有机会让这些构件的实体模型以一起应用，那麼我们可以明确系统软件还可以应用。”

可是，应用一致的数据类型提升 抽象性等级是一个挑戰，它必须全部供应链管理的协作。之前，必须大量的专业技能来对机器设备开展查验、检测，并保证 有充足的生产量。如今，设计繁杂的芯片必须在电气专业、认证、检测、开关电源、机械自动化、手机软件及其权威人物的专业技能，在一些状况下，还必须深度学习，深度神经网络和 AI 层面的大数据工程师。

Synopsys 产品经营和营销推广单位主管 Hany Elhak 说：“以往，这种精英团队沒有互相沟通交流。她们应用不一样的专用工具，而且应用了不一样的步骤，如今她们迫不得已会话。就 EDA 来讲，大家必须意识到这一点，要出示结合的工作流引擎，以使这种精英团队可以互相配合。大家已经试着处理2个难题。对比传统式的电源电路，如今的电源电路更高，更繁杂，以高些的頻率运作，而且他们具备大量的内寄生效用。它是经营规模难题，大家已经试着根据出示迅速的模拟仿真和高些的容积模拟仿真来处理这个问题。另外，大家也在试着处理的另一个难题，很多不一样种类的电源电路集成化更高的系统软件，因而必须将他们一起设计。

第二个挑戰涉及到将 AI / 深度学习列入愈来愈多的机器设备中。AI 借助优良的数据信息和一致的文件格式来做到足够用以其每日任务的精密度水准。

Arm 研究者兼技术主管 Rob Aitken 说：“精密度自身就具备趣味性。在一些规范化难点或数据上得到 的精密度并不一定说明它在具体运用中即将干什么。例如，它恰当地鉴别了 95% 的图象，可是假如应用软件占了 5% 的所有，这就是必须处理的难题。”

在多用途系统软件中，精确度的预测分析乃至更为繁杂。

“假如有着一个给出精密度的系统软件，而另一个系统软件却具备另一个精密度，那麼他们的总体精密度在于这二种方式相互之间的单独水平。另外还在于将二者融合应用的体制。”Aitken 说。“在例如图像识别技术这类的运用中，就较为非常容易了解了。可是，在有雷达探测数据信息和监控摄像头数据预处理的汽车行业运用程序中，就难以了。他们事实上是彼此之间单独的，可是他们的精准度还在于务必了解的外界要素。有可能发生那样的状况，雷达探测觉得它是一只猫，照相机说那边什么也没有。具体情况是，因为天黑了，雷达探测可能是恰当的。可是，假如已经雨天，或许雷达探测也是不正确的。”

对映异构系统软件产生的不明挑戰

芯片或优秀封裝芯片如今必须在更大的系统软件工作环境，即便芯片生产商很有可能对那一个更大的系统软件沒有一切掌握。设计与众不同的芯片或小芯片必须一个或好几个与众不同系统软件的自然环境，这驱使 EDA 专用工具和 IP 经销商以不一样的方法对待难题。

实质上，她们必须采用由上而下的方式来处理全部潜在性难题，或是必须寻找适用好几个竖直销售市场可以用的解决方法。

比如，考虑到基本上全是独一无二的 AI 芯片和系统软件的设计。

“比如，在我们创建一个 PHY 时，大家期待尽量多地市场销售。”Rambus 的发明者 Steven Woo 说，“我们在诸多测试用例中搭建了它。一部分缘故是搭建、设计和开发设计 PHY 的确十分价格昂贵，因而务必很多市场销售。就 AI 来讲，大家如今所应对的事实上是十分特殊的测试用例。这并不代表着他们不可以在一系列应用软件中应用，可是它的一些手机软件特性使你能对特殊种类的应用软件开展比半导体业大量的调整。大家已经试着让它越来越十分通用性，它是另一种方法。”

可是，致力于系统软件设计会产生一系列全新升级的挑戰。比如，取代芯片中的变化，存有额外的系统软件变化的概率。简单点来说，多芯片封裝中的变化可能是不一样芯片变化的总数，在其中一些变化可能是应用彻底不一样的加工工艺在不一样的规格乃至是来源于不一样的代工企业。

Fraunhofer IIS EAS 高級信息系统集成工作组责任人兼高效率电子器件部门负责人 Andy Heinig 表明：“大家从规范芯片变化中所见到的变化早已被非常好地了解，而且有解决这种变化的方式。但在封裝层面，大家觉得会发生新的难题。到迄今为止，他们尚不广为人知，而且仅有开展检测才可以发觉系统软件将产生常见故障，并发觉新难题。这时，能够采用一些对策来处理这种难题。可能是大家目前为止并未遇到过的各种各样难题的组成，虽然一些难题是独立已经知道和被了解的。”

对映异构芯片的大量挑选

全部这种都远远地超过了单独经销商的工作能力范畴。供应链管理是繁杂且经济全球化的，并不是全部技术性都以同样的速率完善。在涉及到好几个经销商的对映异构设计中，从一个设计到下一个设计的挑选很有可能会出现非常大差别。

英飞凌 RAM 市场部高级副总裁 Douglas Mitchell 表明：“你能发觉逻辑性步骤已经向这些十分优秀的步骤发展趋势，选用 5 纳米技术或 7 纳米材料。可是存储系统的发展趋势很有可能比不上逻辑性技术性那麼快。因而有着数十年工作经验的储存器技术性很有可能十分适合，可是这类技术性不容易很选用 7nm 乃至下列。它能够应用独立的芯片来提升稳定性，性能和成本费中间的衡量。”

“特别是在边缘计算自然环境中，大家将见到不一样的组成。”Mitchell 说。

“假如有着CPU，数据信息纪录储存器，编码储存和并行处理拓展储存器，这种不一样的特点的芯片必须提升不一样的指标值。你很有可能期待有着某类具备极高使用期限的数据信息纪录储存器，例如在 20 年都能即时读取数据，这就规定它务必具备一些特点。闪存芯片很有可能务必在恶劣的环境下储存编码并完成安全性作用。因而，在这种边沿计算机设备中即将有不一样的组成。并且，假如能在边沿连接点上置入一些深度学习作用，能够在边沿开展很多的并行处理和管理决策，并依据必须决策什么数据信息必须发送至云空间，这是一个必须考虑到好几个要素的繁杂难题。”

多元性还提升了追踪这种设计中应用的全部 IP 的难题。“大家毫无疑问会见到半导体材料 IP 经销商的诱惑力更大。”ClioSoft 的营销推广负责人 Simon Rance 说。“她们对于此事忧虑现有 10 年了，这类忧虑已经持续提升和升級。这起源于专利权的应用，尤其是法律法规协议书。针对很大的 IP 企业来讲，高档 IP 成本费很高，很多企业选购应用批准。难题取决于 IP 服务提供商没法对其开展管控，它具备法律法规约束，但她们不清楚其 IP 是不是已用以好几个设计中。很大的企业不愿从 IP 服务提供商那边选购 IP 并违背这种法律法规协议书。芯片设计师不清楚企业是不是一次性许可证书。大家见到文件服务器上有着很多 IP。大家一直在处理缺乏管理方法的难题。”

结果

芯片的多元性的提升早已有一段时间，可是在非常大水平上，它被颠覆性创新的社会经济学所操纵。伴随着最优秀连接点的成本费变化，芯片系统架构师已经造就大量挑选，以极大地提高性能并提升每瓦性能。虽然这具备想像力并激发了很多新的挑选，可是订制的总数及其持续提高的芯片规格和多元性也促使用现如今的 EDA 专用工具遭遇更大的挑戰。

Ansys 的 Goldman 说：“大家遵照颠覆性创新现有 50 很多年的历史时间，而这统统与半导体材料相关。可是，要设计芯片，必须适用它的 EDA。现如今，大家拥有非常大的自主创新。可是如今大家看到了指数值式自主创新，不明的总数也随着提升。”

解决这种指数级变化将是时下十年的重特大挑戰，它将界定怎样设计，生产制造和检测高級芯片，及其他们在全部预期寿命中的性能。
