中国科大研制出新式隔离电源芯片

IT资讯4年前 (2021)发布 IT资讯
0

IT大王3月1日消息 据我国科技进步大学网站,前不久,中国科大我国示范微电子技术学校程林专家教授研究组在全集成化隔离电源ic设计行业获得关键成效。学者明确提出了一种根据夹层玻璃扇出型圆晶级封裝(FOWLP)的全集成化隔离电源集成ic。

所明确提出的构架根据在单独夹层玻璃衬底上运用三层再走线层(RDL)完成了性能卓越小型变电器的线圈电感,并进行与发送和接受集成ic的互连,合理地提升了集成ic变换高效率和功率,为将来隔离电源集成ic的设计方案出示一个新的解决方法。

IT大王掌握到,该科研成果 2 月 18 日发布在集成电路芯片设计方案行业最高级大会 IEEE International Solid-State Circuits Conference (ISSCC)上。

据了解,隔离电源集成ic针对在极端的工业生产自然环境中为了确保的安全性和稳定性具有尤为重要的功效。在一些规格和成本费受到限制的运用中,怎样高效率地在互相防护的2个地中间传送百余毫瓦的输出功率是当今遭遇的一个关键挑戰,近些年获得了学界和工业领域的高宽比关心。

与传统式隔离电源集成ic对比,该科学研究根据运用优秀的夹层玻璃扇出型圆晶级封裝技术性,将接受和发送集成ic根据封裝上可再走线层做成的小型变电器开展互连封裝,不用附加的变电器集成ic,摆脱了目前ic设计中必须三颗乃至四颗集成ic的缺陷进而进一步提高了隔离电源的变换高效率和功率。

除此之外,该科学研究中还明确提出了一种选用了可变电容的整流管栅极工作电压控制系统,完成了在更宽的电源电压范畴下,操纵栅极最高值工作电压使其维持在最好的工作电压范畴,而不用选用独特厚栅氧加工工艺的整流管,完成高些的高效率和控制成本。最后检测结果显示该隔离电源集成ic完成了 46.5% 的最高值变换高效率和较大 1.25W 的功率,而且最后的封裝规格仅有 5毫米×5毫米,在现阶段所报导的无变压器骨架隔离电源集成ic中高效率和功率均为最大。

中国科大研制出新式隔离电源芯片

▲ 毕业论文中明确提出的全集成化隔离电源集成ic解决方法 | 彩色图库:我国科技进步大学网站

中国科大研制出新式隔离电源芯片

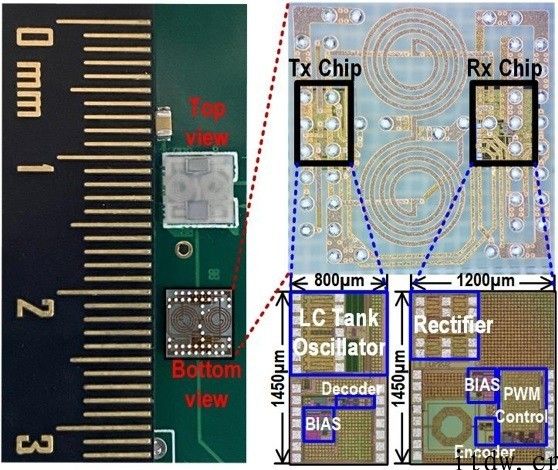

▲ 隔离电源系统封装和集成ic相片
