关于显示和验证几何约束

可以从视觉上确定与任意几何约束关联的对象cad约束命令在哪，也可以确定与任意对象关联的约束。

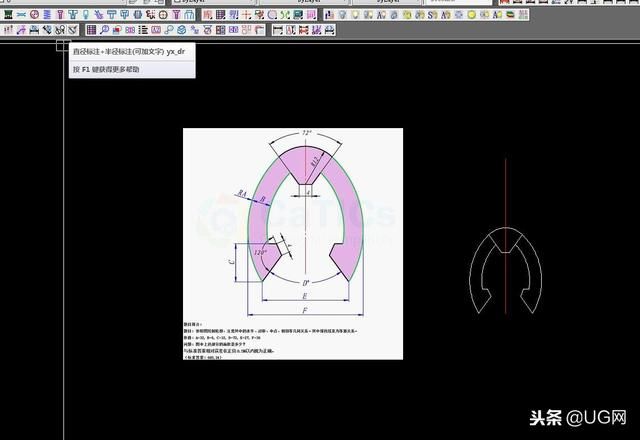

CAD教程

约束栏提供了有关如何约束对象的信息。约束栏显示一个或多个图标cad约束命令在哪，这些图标表示已应用于对象的几何约束。

CAD教程

需要移走约束栏时，可以进行拖动，还可以控制约束栏是处于显示还是隐藏状态。

验证对象上的几何约束

可通过两种方式确认几何约束与对象的关联。

在约束栏上滚动浏览约束图标时，将亮显与该几何约束关联的对象。

CAD教程

将鼠标悬停在已应用几何约束的对象上时，会亮显与该对象关联的所有约束栏。

CAD教程

这些亮显特征简化了约束的使用，尤其是当图形中应用了多个约束时。

控制约束栏的显示

可单独或全局显示/隐藏几何约束和约束栏。可执行以下任意操作cad约束命令在哪：

显示（或隐藏）所有的几何约束显示（或隐藏）指定类型的几何约束显示（或隐藏）所有与选定的对象相关的几何约束暂时显示选定的对象的几何约束。

使用“约束设置”对话框可控制约束栏上显示或隐藏的几何约束类型。

可以将约束栏设定为当选定约束几何图形时自动暂时显示。当不再选定几何图形时，暂时显示的约束栏将隐藏。

CAD教程

对设计进行分析并希望过滤几何约束的显示时，隐藏几何约束会非常有用。例如，用户可以选择仅显示平行约束图标。下一步，可以选择只显示垂直约束的图标。

我们应该了解的是cad约束命令在哪：

为减少混乱，重合约束应默认显示为蓝色小正方形。如果需要，可以使用“约束设置”对话框中的某个选项将其关闭。
