IBM 取得成功产品研发 2nm 制程芯片，是噱头或是来确实

2nm 芯片确实来啦？

IBM 公布发布全世界第一个 2nm 芯片生产技术造成了大伙儿的留意。与 7nm 的技术性对比，预估将产生 45% 的性能提高或 75% 的耗能减少，而相比当今最顶尖的 5nm 芯片，2nm 芯片的容积更小、速率更快。

从 IBM 的描述代表着：

• 手机上的电池循环次数增加三倍，客户只电池充电一次可以用四天；

• 为碳中和作出贡献；

• 互联网技术感受更强；

• 颠覆式创新无人驾驶，减少响应速度… …

IBM 的 2nm 芯片制造可不太好生产制造

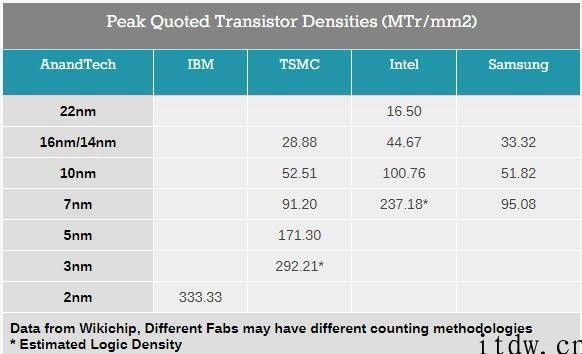

台积电的 5nm 芯片每平方毫米约有 1.73 亿次晶体管，三星的 5nm 芯片每平方毫米约有 1.27 亿次晶体管。那样比照看来，IBM 2nm 晶体管相对密度做到了台积电 5nm 的 2 倍。

而 Intel 的 7nm 晶体管相对密度超过了台积电 5nm，也超出了三星的 7nm，因而有专业人士表明 IBM 2nm 芯片在规格型号上强过台积电的 3nm。

而每平方毫米有大概 3.33 亿次晶体管的 IBM 新式 2nm 芯片，并不是好生产制造的。

IBM 表明，其选用 2nm 工艺生产制造的检测芯片能够 在一块手指甲尺寸的芯片中容下 500 亿次晶体管，而 2nm 低于大家 DNA 多肽链的总宽。

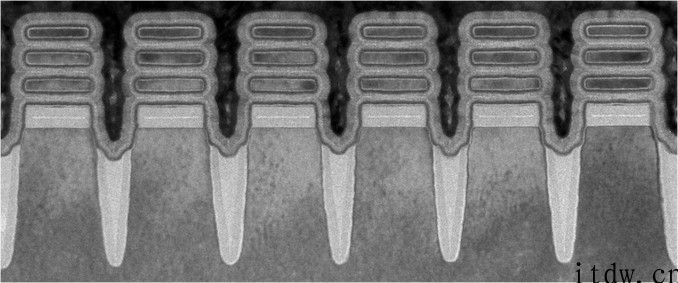

根据照片能够 见到，IBM 新式 2nm 芯片选用纳米技术片层叠的晶体管，有时候也被称作 gate all around 或 GAA 晶体管。

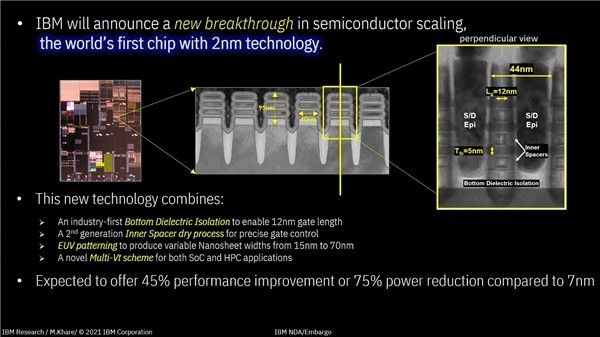

IBM 的三层 GAA 纳米技术片，一片纳米技术片宽 40nm，高 5nm，间隔 44nm，栅压长短 12nm。

IBM 表明，该芯片初次应用底端电解介质防护，完成 12nm 的栅压长短，能够 降低电流量泄露，有利于降低芯片上的功能损耗。

该芯片另一个新技术应用便是 IBM 明确提出的室内空间干躁工艺，这有利于完成纳米技术片的开发设计。

而且该芯片普遍地应用 EUV 技术性，比如在芯片全过程的前面开展 EUV 图案化，不但是在正中间和后端开发。

而那样的技术性最后能够 让生产制造 2nm 芯片需要的流程比 7nm 少得多，能推动全部芯片加工的发展趋势，也很有可能减少一部分制成品圆晶的成本费。

最终，2nm 晶体管的阈值电压（以上中的 Vt）能够 依据必须扩大和减少，比如，用以手执机器设备的工作电压较低，而用以百亿元高性能计算机的 CPU 的工作电压较高。

IBM 仍未表露这类 2nm 技术性是不是会选用硅锗安全通道，可是显而易见有可能。

谁可以帮 IBM 造 2nm？

那么强大的芯片袭来，就牵涉到生产制造了。IBM 能自身处理吗？

实际上，初期 IBM 在半导体设备领域有浓厚的技术性累积。比如 32nm 连接点上 AMD 应用的 SOI 工艺也来源于 IBM 协作产品研发。

IBM 曾经的我们过自身的芯片加工，Power CPU便是生产加工。中后期由于业务流程调节，2014 年将圆晶业务流程及技术性、专利权卖给了格芯。殊不知 2018 年 8 月，格芯公布无期限终止 7nm 工艺的项目投资产品研发，继而潜心目前 14/12nm FinFET 工艺及 22/12nm FD-SOI 工艺，随着 AMD 公布将 CPU 及 GPU 全方位转为台积电，那时候业界反响强烈 IBM 恨透了。

现如今的 IBM 没了自身的代工企业。

现阶段看来，台积电和三星已经生产制造 5nm 芯片，intel则专注于 7nm 芯片技术性。而按建成投产进展看来，台积电现阶段方案在今年底动工建成投产的 4nm 芯片工艺，批量生产要直到 2022 年；3nm 芯片技术性建成投产过程预估更晚，要到 2022 年第三季度；2nm 芯片技术性也是仍处在相对性初期的设计阶段。

那样的时间推算也是在半导体公司不碰到推迟的状况下的假定。

有关 3nm 制造工艺，业界表明将于2020年开展试生产，2022 年批量生产大概率能够 批量生产。那麼 2nm 呢？

2020 年 9 月，经济发展日报曾报导，台积电公布 2nm 制造得到 了重大成果，那时候供应链管理预估 2023 年第三季度有望进到危害性试生产，2024 年宣布批量生产。

而在 GAA 技术性的选用上，三星 3nm 就导进 GAA。有关 GAA 工艺，2019 年 5 月，在那时候的 SFF（Samsung Foundry Forum）英国联合会上，三星就表明将在 2021 年发布根据 3nm GAA 工艺的商品，并表明该商品的性能提升 35%、功能损耗减少 50%、芯片总面积变小 45%。

那时候三星发布的信息造成了震惊，终究intel 10nm 还没有批量生产，三星的 3nm 就需要来啦。

而台积电要到 2nm 才会导进 GAA 技术性。对比于三星，台积电进入 GAA 工艺比较晚，尽管这与台积电自身 FinFET 的巨大成就有一定的关联，但很有可能大量的缘故取决于若选用新的工艺，从决策选用到最后完成批量生产，必须消耗较长的时间周期。

现如今 IBM 将大部分芯片的生产制造业务外包给了三星，包含 Power 10 网络服务器CPU，IBM 在国外美国纽约州的奥尔巴尼仍保存着一处芯片研发中心，该管理中心承担对芯片开展产品研发和检测，并与三星和intel签定了协同科研开发协议书。有新闻媒体表明，IBM 本次公布的 2nm 芯片制造恰好是在这个研发中心设计方案和生产制造的。

2015 年，IBM 产品研发出了 7nm 原形芯片，2017 年，IBM 又全世界先发了 5nm 原形芯片。据报道，这种全是 IBM 与三星、格芯等几个企业一同协作产品研发的成效，而格芯在 2018 年放弃了 7nm，从此业界剖析称，大概率 IBM 会找三星代工生产。

三星确实会是 2nm 大赢家吗？

伴随着工艺的发展趋势，有工作能力生产制造优秀连接点芯片的企业总数在持续降低。在其中一个重要的缘故是新连接点的成本费却愈来愈高，比如台积电最优秀的 300mm 芯片加工斥资 200 亿美金。

在 7nm 下列，静态数据功能损耗再度变成比较严重的难题，功能损耗和性能优点也逐渐降低。以往，芯片生产商能够 预估晶体管规格型号缩微为 70%，在同样输出功率下性能提升 40%，总面积降低 50%。如今，性能的提高在 15- 20% 的范畴，就必须更繁杂的步骤，新型材料和不一样的生产制造机器设备。

为了更好地控制成本，芯片生产商早已逐渐布署比以往更为对映异构的新构架，而且她们针对在全新的工艺连接点上生产制造的芯片越来越愈来愈苛刻。

虽然 GAA 能够 产生性能和功能损耗的减少，可是成本费十分高。

市场调研组织 International Business Strategies （IBS）得出的数据信息表明，28nm 工艺的成本费为 0.629 亿美金，5nm 将暴升至 4.76 亿美金。三星也表明自身的 3nm GAA 成本费很有可能会超出 5 亿美金。

实际上，台积电在 2nm 进入 GAA 一样很有可能存有资产的考虑到。台积电近几年来的研发支出占有营收费标准用的 8%~9%，其营业收入逐渐提升，研发支出也随着增加。

针对三星来讲，假如确实为 IBM 代工生产，那麼也许能够 为三星从技术上追逐台积电打些基本。

写在最终

但是，IBM 已开发设计出 2nm 芯片和 2nm 芯片将要商业中间沒有密切关系。

回望 IBM 以前的过程：

• 10nm-2014 年产品研发取得成功，2017 年批量生产

• 7nm-2015 年产品研发取得成功，2018 年批量生产

• 5nm-2017 年产品研发取得成功，2020 年批量生产

IBM 发展部副总裁兼主管 DaríoGil 表明：”这类新式 2nm 芯片所反映的 IBM 自主创新对全部半导体材料和 IT 领域尤为重要。“

有关 IBM 的 2nm 芯片，一部分专业人士表明“这就是在坑骗”，也是有专业人士表明这不是营销手段，IBM 确实有技术性上的自主创新。

“在芯片生产制造层面，尤其是规模性运用的情况下，合格率是关键指标值。真厉害是高良率批量生产，这也是一般企业在宣传策划优秀技术性的情况下，总要另附客户信息的缘故。”

那麼此次的 2nm 产品研发取得成功，该是多少年之后批量生产呢？很难说。可是 2nm 工艺是不是确实完善，产品研发成本费确实受得了，生产制造出去的芯片确实能售出，还必须時间的检测。

将来，当芯片提升了 1nm，还会继续如何小？
