科普：究竟什么是 CE、C 、C L 波段

前几日写光纤通信那一篇文章的情况下，提及了 CE、C 、C L 波段。

许多 同学们问，以前了解的全是 O 波段、E 波段、C 波段、L 波段，真不知道哪些 CE、C 、C L 波段，这是啥意思？

今日，小枣君就专业给大伙儿解释一下。

▉ 传统式波段

大家都了解，光纤通讯，便是光折射做为信息内容媒介，在纤芯中传送，开展通讯。

殊不知，并非是全部的光，都合适光纤通讯。光的波长不一样，在光纤中的传送损耗就不一样。

光纤的关键 —— 纤芯（石英石化学纤维）

为了更好地尽量减少损耗，确保传送实际效果，科研工作者一直在专注于找寻頻率（波长）最好的光。

上世纪 70 时代初，光纤通讯打开产品化落地式的过程。那时候关键的产品研发目标，是多模光纤光纤。

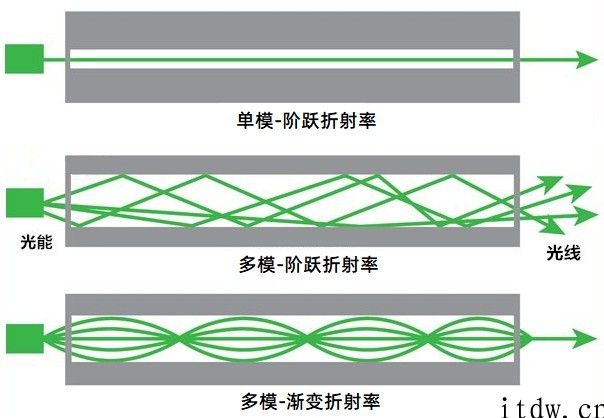

多模光纤光纤的纤芯直徑更高，允许不一样方式的光在一根光纤上传送。

最开始被应用的光，是波长为 850nm 的光，这一波段（band），也被立即称之为 850nm 波段。

之后，到 70 时代末 80 时代初，多模光纤开始了规模性的运用。

历经检测，技术工程师们发觉，1260nm~1360nm 波长范畴的光，由散射造成的数据信号失帧最少，损耗最少。

因此 ，她们将这一波长范畴采取为初期的光纤通信波段，并取名为 O-band（O 波段）。O，是“Orignal（初始）”的含意。

自此的三四十过春节，历经悠长的探索和实践活动，权威专家们慢慢汇总出一个“低损耗波长地区”，也就是 1260nm~1625nm 地区。这一波长地区范畴的光，最合适在光纤中传送。

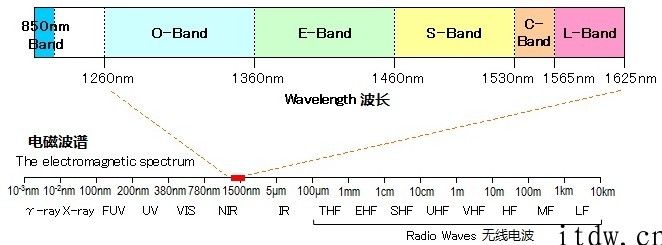

这一地区被进一步区划变成五个波段，分别是：O 波段，E 波段，S 波段，C 波段和 L 波段。

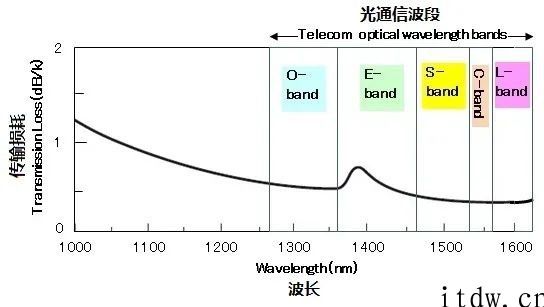

伴随着技术性的持续演变转变，权威专家们还认证了光纤传送损耗和光波波长中间的规律性，如下图所显示：

最常见的波段，被称作 C 波段（1530nm~1565nm）。C，是“conventional（基本）”的含意。

C 波段主要表现出的损耗最少，被普遍用以城域网、远途、超远途及其海底光缆系统软件。WDM 波分复用系统软件中，也常常采用 C 波段。

C 波段边上的 L 波段（1565nm~1625nm），是损耗第二低的波段，也是领域的流行挑选之一。当 C 波段不能达到网络带宽要求的情况下，也会选用 L 波段做为填补。L，是“long-wavelength（长波长）”的含意。

S 波段（1460nm~1530nm），也就是“short-wavelength（短波长）”波段，光纤损耗比 O 波段要高一些。它常常被用以 PON（无源光互联网）系统软件的下滑波长。

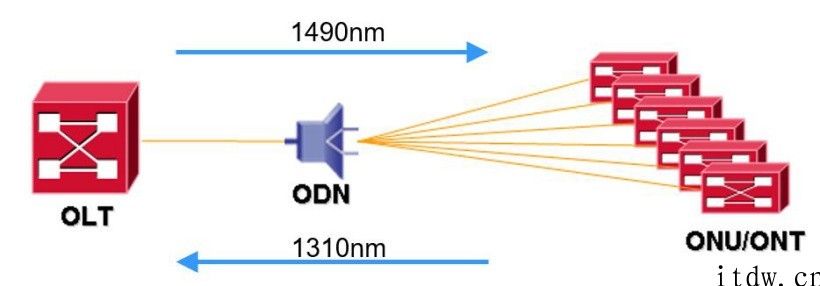

PON 便是家中光纤宽带网络的那套系统软件。

它的上行下行波长为 1310nm，下滑波长为 1490nm。

最终再讨论一下 E 波段。

这一波段有点儿尤其，它是五个波段中最不普遍的波段。E，是“extended（拓展）”的含意。

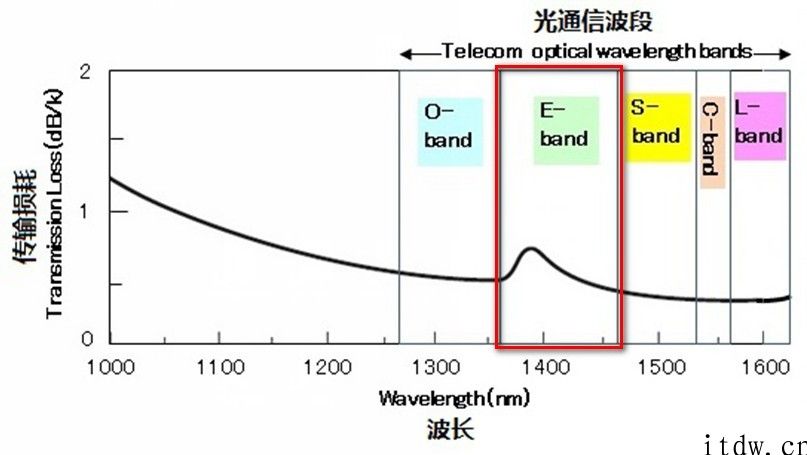

大伙儿观查刚刚那张波长和损耗关系图时，会发觉，E 波段有一个显著的不规律激凸。

那是由于 1370-1410nm 波段，氢氧根离子（OH-）消化吸收，因此 损耗大幅度增加。这也被称作水峰。

初期的情况下，由于加工工艺限定，光纤玻纤中，常常残余有冰（OH 基）残渣，造成 E 波段的衰减系数最大，没法一切正常应用。

之后，玻璃制作全过程中的脱干技术性创造发明，E 波段中最常见的光纤（ITU-T G.652.D）的衰减系数越来越比 O 波段低，进而解决了水峰难题。（G.652.D 也被称作低水峰光纤或没有水峰光纤。）

除开之上波段以外，实际上还有一个波段会被采用，那便是 U 波段（ultra-long-wavelength band，较长波段：1625-1675 nm）。U 频率段则关键用以网络视频监控。

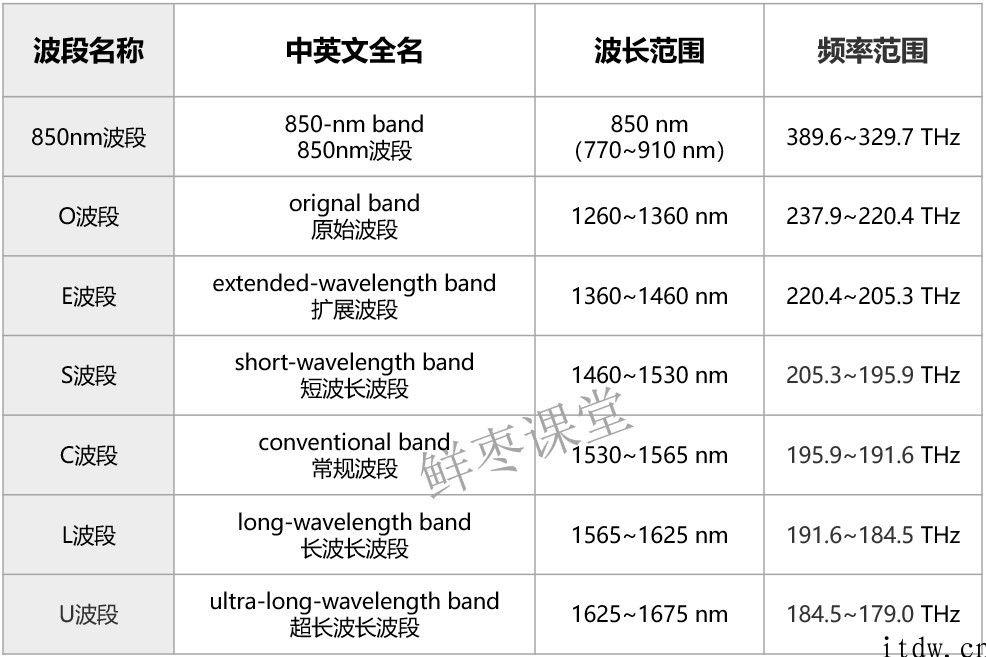

归纳一下，以下表所显示：

▉ 波段的拓展发展趋势

时迄今日，波段的状况又发生了转变。

伴随着互联网手机流量的持续提高，光纤的容积必须进一步扩张。

要想扩张容积，有那么几类方法：

1、选用更厉害的调配方法、频谱整形技术、各种各样多路复用方式（光的偏振多路复用，空分复用乃至角动量多路复用等）；

2、扩张单条光纤中的纤芯总数；

3、用更高的频谱网络带宽，提升波道总数。

对于第三种方式，权威专家们就想到了，对目前的波段（前文提及的这些波段）开展拓展。

CE 波段

传统式 C 波段，指的是 1529.16nm 到 1560.61nm 的波段，从頻率上看是 195.9THz 到 191.6THz，大概可应用频谱范畴是 4THz。在 50GHz 间距下，这一传统式 C 波段能够适用 80 波，因而，也称之为 C80 波段。

而 CE 波段，是在 C80 波段的基本上，向长波长拓展了一点点，波长范畴是 1529.16-1567.14nm，大概可应用频谱范畴是 4.8THz。在 50GHz 间距下，CE 波段能够适用 96 波，因而，也称之为 C96 波段。

C96 波段对比 C80 波段，传送容积可提高 20%。

C 波段

再讨论一下 C 波段计划方案。

大伙儿见到 C ，一定会感觉很亲近。实际上，这儿的 C ，和 C 计算机语言沒有一切关联。

C ，实际上便是在 C96 拓展的基本上，进一步拓展，波长范畴是 1524-1572nm，大概可应用范畴做到 6THz，波长数能够拓展到 120 波。C 也因而被称作 C120 波段（也是有称之为 Super C Band）。

C 波段对比 C80 波段，传送容积可提高 50%。

C L 波段

最终看一下 C L 波段计划方案。

L 波段 1565nm 到 1625nm，假如依照 1570~1611nm 算，可以用频谱范畴大概是 4.8THz。因而，C L 波段，能够完成 192 个波长，频谱网络带宽贴近 9.6THz，传送容积提高接近 1 倍。

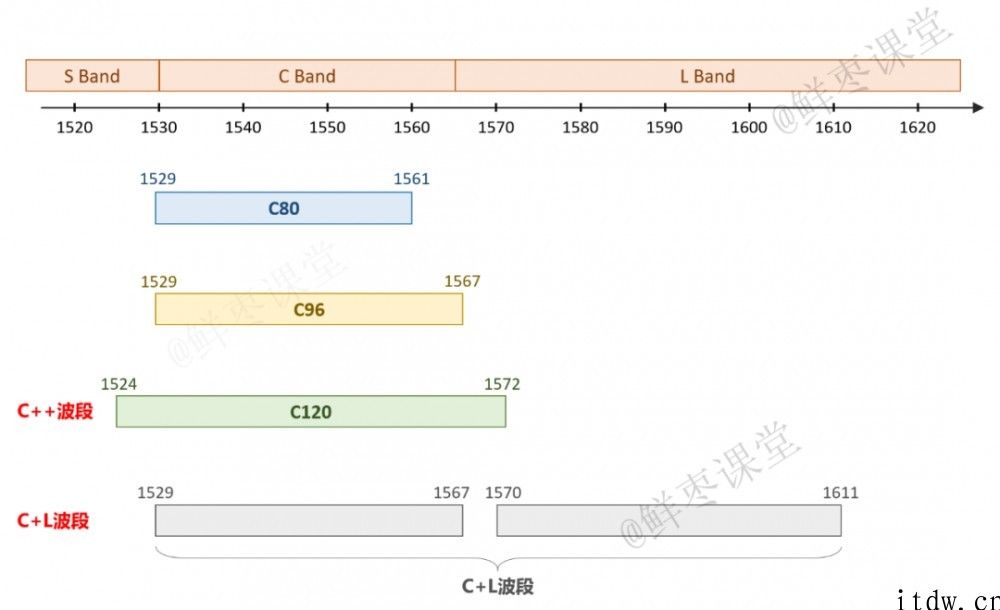

画一张图，比照以下：

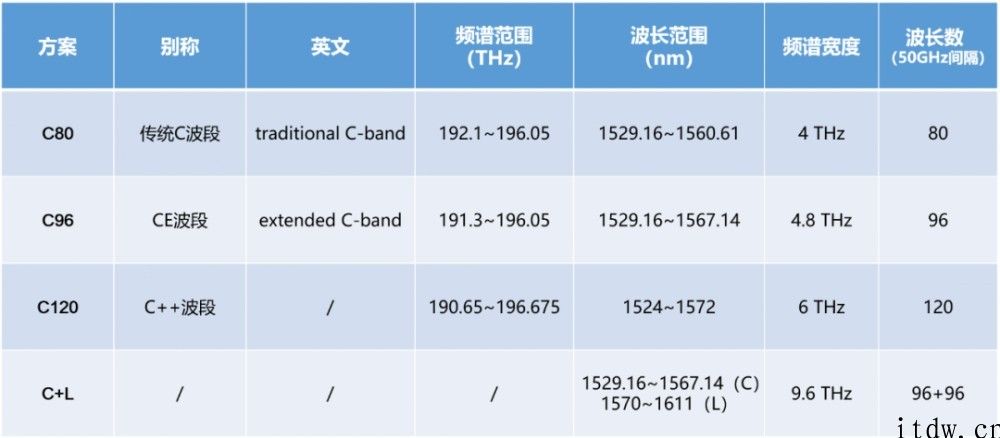

再列个表，更便捷比照：

值得一提的是，C L 也是有潜在性的多种多样计划方案及频谱界限，比如：

C4T L4T：1529~1561nm（4THz）    1572~1606nm（4THz）

C6T L6T：1524~1572nm（6THz）    1575~1626nm（6THz）

大伙儿应当也看出来，实际上 L 波段也是有 L 波段的，有时也被称作 Super L Band。

▉ 总结

之上，便是 C、CE、C 、C L 波段的差别详细介绍。

总的来看，光纤可以用频谱資源早已能够扩展到十分大的范畴。可是，要想真真正正完成，并沒有这么简单。

最关键的挑戰，来源于拓展频谱对光线元器件的高些规定。

掺铒光纤放大仪（EDFA），光解调器等有源器件，WSS 那样的无源器件（受制于 LCOS 加工工艺），对新拓展的频谱范畴并不可以都立即开展适用，必须开展升級。尤其是 L 波段，在传送特性劣变层面更差，会提升运维管理多元性，从而提升成本费资金投入。

另一方面，有关频谱拓展计划方案的实际规范，也有待进一步健全和确立。

总得来说，频谱拓展是一条必由之路，但到底这条道路该怎么个路线，还必须時间告知大家回答。
